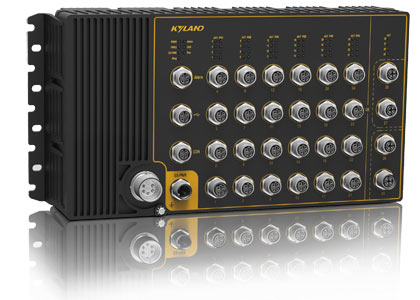

Aquam8628/8128
4G+24端口三层/二层管理型工业以太网交换机
产品简介
Aquam8628/8128题材是专为路轨路网出行服务业构思的二/三种网络管理型工业生产以太网变换机，主要适配系统8/16/24个百兆最快以太网插口及4个千兆上行速率插口，适配系统挂式式使用的方式，适配系统宽范畴的可方法温度表（-40℃~70℃），提供EN50155、EN50121等路轨路网出行服务业标准规定的的标准。Aquam8628/8128极具選择化的形壮尽寸，有利灵巧使用；适配系统IP65高防护系统中等级，提供设备对防潮放水能力的的标准；适配系统M12插口结构类型，保持网络端口联接的密封盖性和牢靠性，针对是和有很强的机械振动和波动的用途场景中。 Aquam8628/8128规格型号变换机带来认可软件PoE系统的规格型号，认可软件24/48/72/110VDC底部隔离电源线开关，可带来8/16/24个认可软件IEEE802.3at PoE+（兼容IEEE802.3af）的百兆最快以太网主板接口，还可以驱动下载8/16/24个认可软件IEEE802.3at/af的受电装备PD，减轻数据终端装备的缆线接触。变换机用作PSE装备先为每次端口设置带来主要30.8W的公率，该机可带来主要80/120W的PoE公率输入。为够满足越大公率的PoE业务需求，实现外置电源线开关可存储到主要240W的PoE公率输入。

Aquam8628/8128系列以太网交换机支持用于IP地址自动分配的DHCP协议及多种DHCP option选项，并且支持DRP和RSTP环网冗余协议，可以灵活组网，以满足铁路市场的需求。三层交换机更支持多种路由协议，其中ETBN型号符合IEC61375-2-3及IEC61375-2-5标准，支持TTDP，TRDP等协议，并提供高性能的NAT功能。Aquam8628/8128可广泛用于车载PIS、CCTV、视频监控系统、列车控制系统，同时也适用于任何对振动冲击、EMC兼容性要求严酷的工业应用场合。

Aquam8628/8128系列表互换机符合IEC62443-4-2工业网络安全标准。

关键特性
该类别比较多支撑4个千兆电口+24个百兆口,因此支撑24个百兆PoE模块 的支持PoE电工作电压极限达120W，外置开关电源联接可括展120W PoE电工作电压所在 千兆口鼓励X-Code M12接入器，百兆口鼓励D-code M12接入器 搭载Bypass实用功能待选 支技DT-Ring协议范本族, RSTP/MSTP, DRP环网亢余和VRRP

支持OSPF, RIP, 组播等三层路由协议(仅适用三层交换机)

可以高的性能的NAT地点改换功能键(仅选用二层交互机) 鼓励TRDP, TTDP等协议范本，符合要求IEC61375-2-3, IEC61375-2-5标准(仅应用ETBN应用) 需求EN50155和EN50121制造标准规范规定规范 预防等级分类IP65 完全符合IEC62443-4-2轻工业网路健康安全规格
性能参数
软件功能
交换功能 支持静态VLAN,PVLAN
支持端口流控
支持线速, 广播、组播、未知单播风暴抑制
支持静态和动态MAC地址和MAC地址老化
冗余技术 支持VRRP(仅适用三层交换机)
支持RSTP (Rapid Spanning Tree Protocol)
支持DRP, 自愈时间<20ms
支持链路聚合(LACP, IEEE802.3ad)
路由技术 支持静态路由(仅适用三层交换机)
支持OSPF(仅适用三层交换机)
支持RIP (仅适用三层交换机)
组播技术 支持IGMP snooping
支持GMRP
支持静态组播
支持PIM-SM, PIM-DM(仅适用三层交换机)
支持IGMP v2/v3(仅适用三层交换机)
网络安全 支持IEEE 802.1x(身份认证和授权)
支持HTTPs/SSL
支持SSH
支持本地RADIUS server, 也支持对外部的RADIS Server转发身份认证信息
支持TACACS+
支持单播MAC过滤
服务质量管理 支持ACL
支持基于端口和协议的数据流控制和限制
支持802.1p TOS/DiffServ, 支持SP, WRR队列调度
管理与维护 支持Console, Telnet, WEB管理方式
支持SNMP管理, 支持SNMPv1/v2c/v3
SNMPv3 支持DES和AES加密
支持TCP/UDP, Ping, Trace route
支持通过FTP/TFTP/SFTP/HTTP/HTTPs进行软件和配置的上传下载
支持端口镜像和远程镜像端口
支持LLDP和LLDP MIB（802.1ab）
支持数据包大小可配(MTU)
支持ICMP, ICMP路由发现
诊断技术 支持内部硬件自检
支持IP/MAC冲突告警, 电源告警, 端口告警和环告警
支持日志功能, 需指定日志文件大小
IP管理 支持IPv4
支持DHCP server/option12
支持Port Security over DHCP
支持DHCP-relay-agent/option 82/61/66/67
支持BOOTP/Bootstrap协议
支持DHCP Relay Agent Information Option
支持DHCP Client
支持DNS中继 (仅适用于三层交换机)
支持ARP
支持NAT, NAPT (仅适用于三层交换机)
时钟管理 支持SNTP client
支持NTP client
特殊功能 支持Bypass 掉电直通功能
支持自动备份和配置功能
符合IEC61375-2-3及IEC 61375-2-5标准，支持TTDP, R-NAT, TRDP, TTDB等功能(仅适用于ETBN型号)
MIB 公有MIB: MIB-II, LLDP MIB, ifXTable, dotldBridge, TTDP MIB, RSTP MIB, IGMP snooping MIB, MRP MIB, DRP MIB
私有MIB: kylandPort, kylandDev, KylandAlarm, Private LLD, kylandUpdate,kylandUpdateCfg, kylandDownloadCfg
产品规格
技术参数 标准
IEEE 802.3 10BASE-T specification
IEEE 802.3x 10BASE-T full duplex
IEEE 802.3u 100BASE-TX specification
IEEE 802.3ab 1000BASE- T specification
IEEE 802.3af
IEEE802.3at
交换属性 优先级队列: 8
VLAN数: 4K
VLAN ID: 1~4094
组播组数: IPv4: 2K
MAC表: 32K
包缓冲区: 32Mb
最大包转发率: 19Mpps
交换延迟: ＜10us
接口 千兆端口: 10/100/1000Base-T(X) M12 X-Code 接口
Bypass: 4个端口支持2对Bypass
百兆端口: 10/100Base-T(X) M12 D-Code 接口
PoE: 支持 IEEE803.2af / IEEE802.3at
Console接口: RS232 M12 A-Code 接口
告警端子: M12 A-Code 接口
USB接口: M12 A-Code 接口
指示灯 运行指示灯:Run
告警指示灯:Alarm
电源指示灯:PWR1,PWR2
接口指示灯:Link/ACT
PoE指示灯:ACT(PoE型号)
电源 输入电压：
24VDC/110VDC - M23 接口 (用于交换电源供电)
50~54VDC - M12 接口 (用于外置独立电源供电, 仅限PoE型号)

110VDC: 66~154VDC
24VC: 14.4~33.6VDC

电源接口：
M23 接口(用于交换电源供电)
M12 接口(用于外置独立电源供电, 仅限PoE型号)

PoE功率:
内部电源提供120W@110VDC或80W@24VDC的PoE功率输出
通过可选的隔离的外部电源，支持再扩展120W的PoE功率输出

整机功率：
110V: 39.13W(无PoE)；185W(带PoE)
24V: 37.9W(无PoE)；183.5W(带PoE)

过载保护: 支持
反接保护: 支持
冗余保护: 支持
机械结构 外壳: 金属
散热方式: IP65
尺寸: 189mm×380mm×92.6mm(H×W×D)
重量: 4.8kg
安装方式: 壁挂式
环境 工作温度: -40°C to +70°C
存储温度: -40°C to +85°C
相对湿度: 5 to 95% (无凝露)
质保 MTBF: 738743小时(计算方法: Telcordia (Bellcore) SR-332, Issue 2, September 2006)
保修期: 5年
行业标准 EMI: FCC CFR47 Part 15
EMS: EN50121
防火: EN45545-2
安全: EN62368-1
轨道交通: EN50155、EN50121-1、EN50121-4
机械: IEC61373 (振动和冲击)
防护等级: IP65 Based on EN 60529
危险材料: 2002/95/EG of the EU (RoHS)
网络安全：符合IEC62443-4-2工业网络安全标准

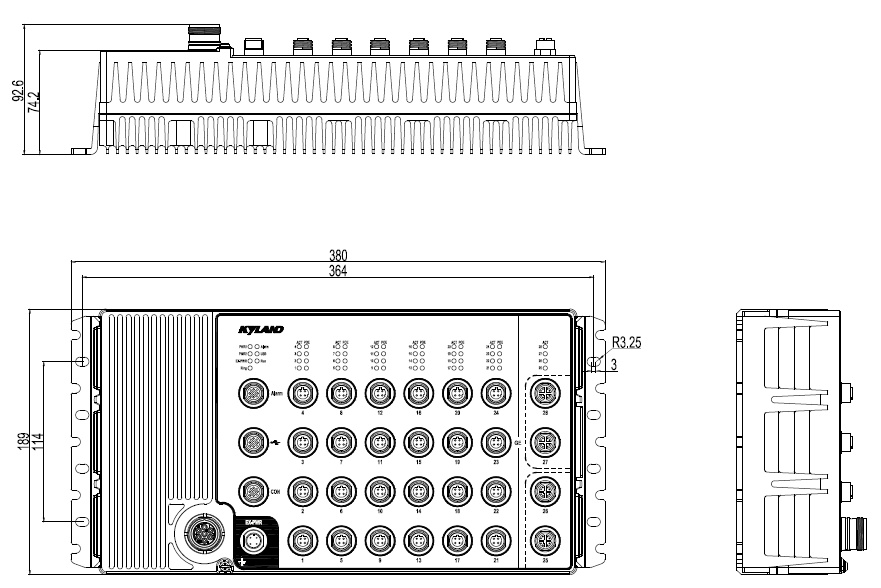

机械尺寸

订购信息

推荐型号



Aquam8128: 二层管理型交换机

产品型号 产品描述
Aquam8128-24T-H6-H6 24*10/100M Base-T(X) M12 port，110VDC双冗余电源输入
Aquam8128-B-4GE24T-H6-H6 4*10/1000/1000M Base-T(X) M12 port，24*10/100M Base-T(X) M12 port，110VDC双冗余电源输入，支持Bypass
Aquam8128-B-4GE24T-L2-L2 4*10/1000/1000M Base-T(X) M12 port，24*10/100M Base-T(X) M12 port，24VDC双冗余电源输入，支持Bypass


Aquam8628: 三层管理型交换机

产品型号 产品描述
Aquam8628-24T-H6-H6 24*10/100M Base-T(X) M12 port，110VDC双冗余电源输入
Aquam8628-B-4GE24T-H6-H6 4*10/1000/1000M Base-T(X) M12 port，24*10/100M Base-T(X) M12 port，110VDC双冗余电源输入，支持Bypass
Aquam8628-B-4GE24T-L2-L2 4*10/1000/1000M Base-T(X) M12 port，24*10/100M Base-T(X) M12 port，24VDC双冗余电源输入，支持Bypass
Aquam8628-NAT-24T-H6-H6 支持基于硬件的NAT，24*10/100M Base-T(X) M12 port，110VDC双冗余电源输入
Aquam8628-NAT-4GE24T-H6-H6 支持基于硬件的NAT，4*10/1000/1000M Base-T(X) M12 port，24*10/100M Base-T(X) M12 port，110VDC双冗余电源输入


可选配件

SAP商品编码 东土型號 型 过线标准 出线直径
107100342 M23-5P-F-Crimp 电原对接器 16~11AWG 11~13mm
107100768 M12-D-4P-M-Crimp-26~22AWG 百兆网口无线电源连接器 26~22AWG 6~8mm
107100245 M12-X-8P-M-Crimp 千兆网口联接器 26~24AWG 6~7.5mm
