| KYRTD-0601 6通道RTD采集模块 | |
| I/O通道规格 | 通道数量 6 ADC 16-bit SAR 测量范围 0..500Ω 输入信号类型 PT100，Cu100，Ni120，电阻 精度 三线制、四线制精确度： Pt100： ±0.1％（10℃～45℃）， ±0.4％（-40℃～85℃） Cu50： ±0.3％（10℃～45℃）， ±0.7％（-40℃～85℃） Ni120: ±0.1％（10℃～45℃）， ±0.4％（-40℃～85℃） 1-500Ω： ±0.1％（10℃～45℃）， ±0.4％（-40℃～85℃） 二线制情况下，不保证精度，线电阻越大精度越差 I/O线型 2/3/4线制 模块共模抑制比 ≥80dB@50Hz/60Hz 模块差模抑制比 ≥40dB@50Hz/60Hz 隔离耐压 1500VDC@1min@5mA |
| 指示灯 | 电源指示灯 PWR 系统指示灯 RUN,ALM,COM 通道指示灯 CH1,CH2,…,CH6 |
| 电源 | 模块工作电源 专用电源模块，通过扩展连接器供电 系统侧输入电压 12V±10% 系统侧最大功耗 1.2W 现场侧输入电压 24V，+20%/-15% 现场侧最大功耗 1.5W |

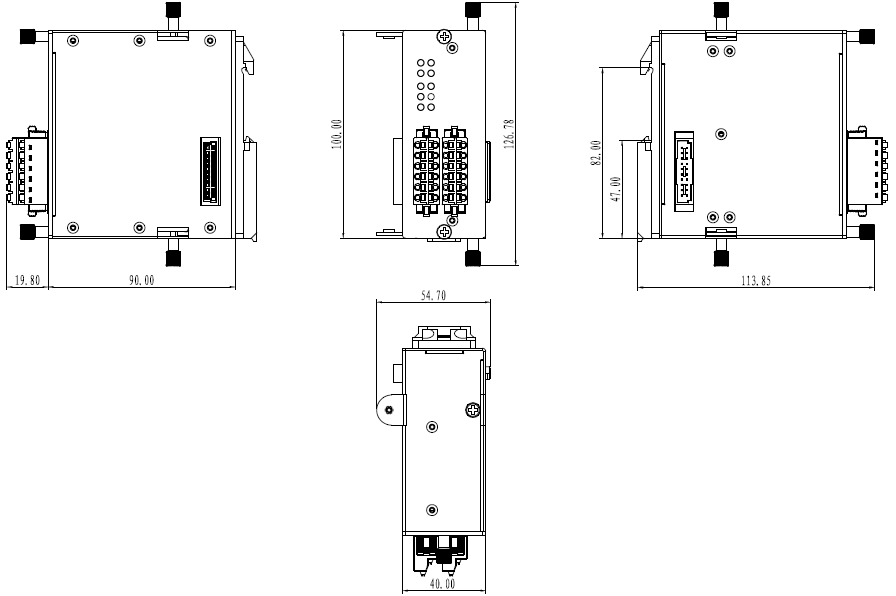

| 机械结构 | 机械结构 铝质外壳 防护等级 IP20 尺寸 40mm x 100mm x 90mm (W x H x D) 整机重量 500g 安装方式 导轨安装 |
| 环境 | 工作温度 -40~75℃ 存储温度 -40~85℃ 海拔 最高 2000 米 湿度 95% （无凝露,40℃） |
| 行业标准 | EMI IEC 61000-6-4/CISPR 22 EMS IEC61000-4-2(ESD),level 3 IEC61000-4-3(RS),10V/m(80MHz-1GHz),Level 3 IEC61000-4-4(EFT),，Level 3 IEC61000-4-5(Surge),，Level 3 IEC61000-4-6(CS),10V(0.15MHz-80kHz)，Level 3 IEC61000-4-8(工频磁场),30A/m，Level 3 振动 1G @ IEC-68-2-6，正弦波，5～500 Hz，1 Oct./min，1 hr/axis. 冲击 5G @ IEC-68-2-27，半正弦波，30 ms |

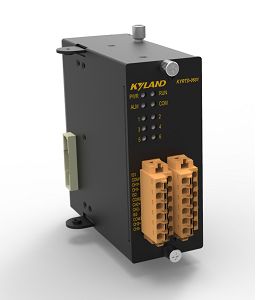

| KYRTD-0601H | 6管道热功率电阻录入模块图片 |
Kyland-KYRTD-0601 6通道RTD采集模块-Datasheet-CN
