| 主系统 | |
| CPU | RK3399，2 x Cortex-A72 + 4 x Cortex-A53架构，主频最高1.8GHz |
| 内存 | 4GB LPDDR3 |
| 存储 | 32GB eMMC |
| 图形处理器 | 四核ARM Mali-T860 GPU |
| 视频处理器 | 支持4K VP9 and 4K 10bits H265/H264 视频解码 |
| AI加速卡（选配） | RK1808，3 TOPs for INT8 / 300 GOPs for INT16 / 100 GFLOPs for FP16(占用miniPCIe插槽) |
| 接口 | |
| 网络接口 | 2 x 10/100/1000Base-T(X) |
| USB | 1 x USB3.0(USB1)，1 x USB2.0(USB2) |
| 串口 | 2 x RS485，2 x RS232 |
| IO（选配） | 8 x DI（NPN/PNP,隔离电压3750Vrms）、8 x DO(晶体管输出，每通道最大电流600mA，隔离电压5000Vrms) |
| CAN(选配) | 1 x CAN |
| 显示接口 | 1 x HDMI |
| 扩展 | 1 x miniPCIe ，1 x M.2 |
| 电源 | |
| 输入电压 | 9~36V |
| 接口端子 | 3芯5.08mm间距插入式端子 |
| 功率 | <20W |
| 过载保护 | 支持 |
| 反接保护 | 支持 |
| 机械结构 | |
| 外壳 | 金属 |
| 散热方式 | 自然冷却 , 无风扇 |
| 防护等级 | IP40 |
| 重量 | <2kg |

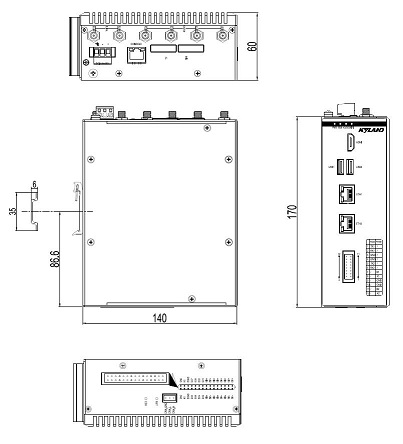

| 尺寸 | 140mm x 170mm x 60mm（W x H x D） |
| 安装方式 | 卡轨式 |
| 环境 | |
| 工作温度 | -20 ～ 60℃ |
| 存储温度 | -40 ～ 85℃ |
| 相对湿度 | 5 ～ 95% 无凝露 |
| 行业标准 | |
| EMI | FCC CFR47 Part 15,EN55022/CISPR22,Class A |
| EMS | IEC 61000-4-2 (ESD), Air: ±8KV;Contact: ±6kV IEC 61000-4-3 (RS), 10V/m(80MHz～ 2GHz) IEC 61000-4-4 (EFT), DC Power Port:±2kV,Singal Port:±2kV IEC 61000-4-5 (Surge), Power Port:±1kV/DM,±2kV/CM, Singal Port:±1kV（line to line）,Singal Port:±2kV （line to earth） IEC 61000-4-6 (CS), Signal ports: 0.15-80MHz at 10V/m, Power ports: 0.15-80MHz at 10V/m |
| 机械 | IEC60068-2-6( 振动 ) IEC60068-2-27( 冲击 ) IEC60068-2-32( 自由跌落 ) |
| 5G（选配） | |
| 模块接口 | M.2 |
| 组网方式 | SA、NSA |
| 网络制式 | 5G NR/LTE‐FDD/LTE‐TDD/WCDMA |
| 频段 | Sub-6Ghz |
| 天线 | 4 × SMA 接口 ( 外螺内孔 ) |
| 卡座 | 1 × 抽屉式卡座 |
| WIFI（选配） | |
| 模块接口 | miniPCIe |
| 标准及频段 | 支持 IEEE802.11b/g/n，2.4G频段，Station 模式 支持 IEEE802.11ac，5.8G频段，Station 模式 |
| 安全加密 | WEP、WPA、WPA2 |
| 发射功率 | 26dBm（11b），21.5dBm（11g），20dBm（11n），16dBm（11ac） |
| 接收灵敏度 | <-72dBm@54Mpbs |
| 天线 | 2 × SMA 接口 ( 外螺内孔 ) |
| 设备型号 | 规格 |
| NewPre2300-R3399-M2D9MW0-0204A | 2 网4 串，2USB，带桌面显示 |
| NewPre2300-R3399-M2D9MW3-0204A | 2 网4 串，2USB，5G，WIFI，带桌面 |
| NewPre2300-R3399-M2D9MW3-0204C01A16DIO | 2 网4 串，2USB，1CAN，8DI8DO，5G，WIFI，带桌面显示 |
| NewPre2300-R3399-M2D9MW5-0204C01A16DAI | 2 网4 串，2USB，1CAN，8DI8DO，5G，AI加速卡，带桌面显示 |
| NewPre2300-R3399-M2D9MW5-0204C01A16DIO | 2 网4 串，2USB，1CAN，8DI8DO，5G，带桌面显示 |
| NewPre2300-R3399-M2D9MW0-0204B | 2 网4 串，2USB，不带桌面显示 |
| NewPre2300-R3399-M2D9MW0-0204C01B16DIO | 2 网4 串，2USB，1CAN，8DI8DO，不带桌面显示 |
