M12-D-4P-M-Crimp
M12 D-Code 4 Pin 公头连接器
产品简介
M12 D-Code对接器用来许多 化学工业生产前沿技术，有本职工作任务电压、走势和车间系统总线的应用。我们兼具各项各样结构，提供积极的涡流兼容屏幕技能，可采用来各项化学工业生产游戏场合。M12-D-4P-M-Crimp是4 Pin公头对接器，它提供较大的可靠性分析性，适配IP67防护衣品级、-40℃～+85℃的本职工作任务室内温度空间，采用来各项一些恶劣的本职工作任务游戏场合。
关键特性
性能参数
产品规格
性能参数 最大电压：250V
最大电流：4A
接触电阻：≤ 3mΩ
机械结构 接线方式：压接接线
防护等级：IP67
连接器类型：4芯D-Code公端连接器
机械寿命：＞500插拔周期
环境参数 最高工作温度：+85℃
最低工作温度：-40℃
壳体材料 插针材料：铜合金
卡环材料：不锈钢
压线环材料：铜合金
绝缘体材料：PA
绝缘体外套材料：PA
电缆夹材料：PA
密封圈材料：NBR
密封垫材料：NBR
材料符合环保要求，连接器对插符合IEC 61076-2-101
机械尺寸

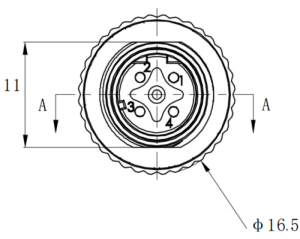

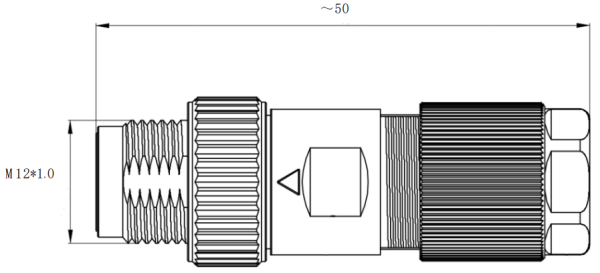

规格尺寸图：

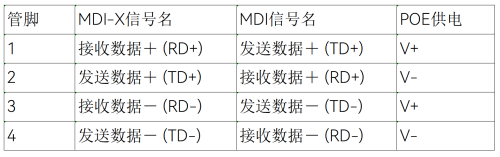

  接线端子排图：

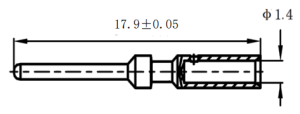

  插针图： 26~22AWG

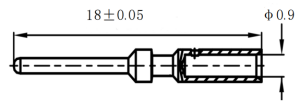

20~18AWG

订购信息
SAP编码 型号 插针压线范围 出线直径 对应插针SAP编码 对应插针型号
107100746 M12-D-4P-M-Crimp-26~22AWG 26~22AWG 6~8mm 107100773 M12-D-4P-M-Crimp-26~22AWG插针
107100749 M12-D-4P-M-Crimp-20~18AWG-7～9mm 20~18AWG 7~9mm 107700757 M12-D-4P-M-Crimp-20~18AWG插针
107100770 M12-D-4P-M-Crimp-20~18AWG-6～8mm 20~18AWG 6~8mm 107100757 M12-D-4P-M-Crimp-20~18AWG插针
