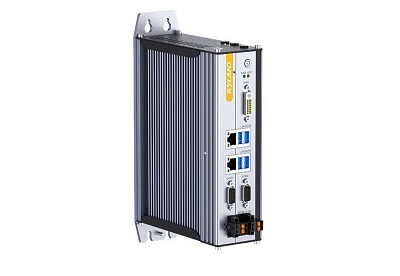

产品简介
KYAC311题材手机主要采用高精铝合金轨道钢断桥铝型材，敞开式式无扇叶装修设计，外型省油的suv美观大气，效果预防灰层渗入，保证好产品在严格要求轻工业场景中广泛应用的正规性和利用壽命。
关键特性
□ 性能强大，搭载 Intel x86 4 核处理器，最大支持1ms 周期 32轴同步运行
□ lBIOS内核及系统优化，满足实时控制需求
□ EtherCAT 最大支持 32 从站
□ 系统任务抖动35us内
□ 符合 IEC61131-3 标准、PLCopen 规范
□ 支持 EtherCAT、EtherNet/IP、OPC UA、ModbusTCP 等主流工业协议
□ 集成两路串口，开关灵活切换RS232/RS485
□ 双电源口冗余设计，保证供电稳定
□ 支持-20 ~ 60℃宽温工作环境
性能参数
| 配置 |
KYAC311-E3MA |
| 硬件配置 |
| CPU |
Intel® Celeron J1900, 2.0GHz, 4 核/4 线程, 2MB L2 缓存 |
| TDP |
10W |
| BIOS |
AMI UEFI 64Mbit |
| 内存 |
8GB DDR4 |
| 存储 |
128GB SSD mSATA |
| USB |
1 x USB3.0, 3 x USB2.0
板载内置1个USB2.0 可安装硬件加密狗 |
| COM |
2 x COM (DB9 公头) 可通过拨动开关配置 RS232 或RS485 模式，RS485 支持自动流控, RS232 带有ESD 防护( 空气放电：±8KV, 接触放电：±6KV) |
| 以太网 |
2 x Intel I210千兆网口 |
| DVI-D |
最高分辨率 1920 x 1080 |
| 扩展接口 |
1 x 全尺寸miniPCIe卡槽，带有SIM卡槽 |
| 看门狗 |
1~255级可编程设置 |
| 软件配置 |
| 实时环境 |
Codesys RTE 3.5.18 |
| 操作系统 |
Windows 10 |
| 电源 |
| 输入电压 |
DC12~24V ±10%, 过流、过压以及防反接保护 |
| 电源功耗 |
最大功耗 45W |
| 机械参数 |
| 结构 |
钣金结构，无风扇，支持壁挂式安装或DIN-Rail导轨安装 |
| 尺寸 |
57.6mm x 200mm x 154.5mm (W x H x D) |
| 净重 |
1.6Kg |
| 环境 |
| 工作温度 |
-20ºC ~ 60ºC |
| 存储温度 |
-40ºC ~ 80ºC |
| 相对湿度 |
5~95% 无凝露 |
| 振动 |
5~500Hz, 1.5Grms，IEC60068-2-64 |
| 冲击 |
20G( 持续时间11ms，半正弦波)，IEC60068-2-27 |
| EMC |
CE/FCC Class A |

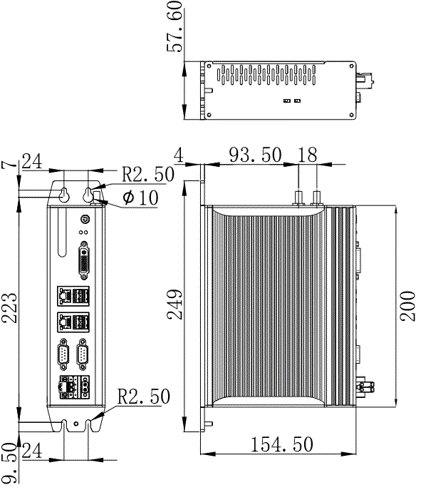

机械尺寸
订购信息
● SM(Softmotion) 该微信版本供应SMC_Basic库，不符合PLCopenl安全认证条件Part 1及Part 2一些，不错把握单轴也可以多个轴（电子厂气缸和轮齿）的主从运转。
● CN(CNC+Robotic) 该游戏版本在SMC_Basic库基础上上多了SMC_CNC及SMC_Robotic，认可了CNC广泛运用及机气人广泛运用。可实现目标CNC加工中心规划设计技术及机气人轴组规划设计技术。
● TW(Target & Web Visu) 该版本的富含了智能家居操控化的web3d修改器，还可以在开发技术场景中一直开启专业技术的web3d页面。在这当中TargetVisu途径一直游戏界面显视在操控器的内部设置或外置游戏界面显视器上；WebVisu途径可以在Web观看器中观看页面。
SM版本与CN版本功能差异表
| SM（Softmotion） |
CN（CNC+Robotic） |
| 点位运动 |
位置比较触发 |
两轴椭圆插补 |
三轴椭圆插补 |
路径预处理功能 |
两轴串联(SCARA)机器人模型 |
| JOG运动 |
位置捕获 |
两轴样条曲线 |
三轴样条曲线 |
五轴加工模型 |
三轴串联(SCARA)机器人模型 |
| 速度运动 |
回零运动 |
两轴抛物线运动 |
三轴抛物线运动 |
两轴龙门功能 |
并联(DELTA)机器人模型 |
| 电子齿轮 |
间隙捕获 |
两轴直线插补 |
三轴螺旋线插补 |
三轴龙门 |
四轴码垛机器人模型 |
| 电子凸轮 |
|
两轴圆弧插补 |
DXF转G代码功能 |
T型龙门 |
六轴关节机器人模型 |
| 连续轨迹运动 |
|
三轴直线插补 |
G代码/M代码功能 |
H型龙门 |
|
| 切向跟随 |
|
三轴圆弧插补 |
坐标系转换 |
极坐标系模型 |
|
选型表
| 产品型号 |
详情 |
| KYAC311-E3MAW0SM |
J1900/8G/128G SSD/WIN10/Softmotion |
| KYAC311-E3MAW0SMTW |
J1900/8G/128G SSD/WIN10/Softmotion/Target & Web Visu |
| KYAC311-E3MAW0CN |
J1900/8G/128G SSD/WIN10/CNC |
