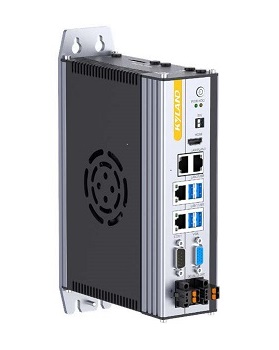

产品简介
KYAC323系列的品牌是一个款面相一键化、电脑视力等行业内选用的高效果书册式工业自动化机，用到铝料类铝合金型材规格结构类型，保护品牌不错 的耐用性，铝铝合金型材规格上添加空调风扇帮助蒸发器，保护品牌不错 蒸发器性时候也很大预防烟尘入侵，进每一步的保障品牌的可以信赖性。
关键特性
□ 搭载 Intel酷睿i3/i5/i7系列处理器
□ BIOS内核及系统优化，满足实时控制需求
□ EtherCAT 最大支持 128从站
□ 系统任务抖动25us内
□ 符合 IEC61131-3 标准、PLCopen 规范
□ 支持 EtherCAT、EtherNet/IP、OPC UA、ModbusTCP 等主流工业协议
□ 集成一路串口，开关灵活切换RS232/RS485
□ 双电源口冗余设计，保证供电稳定
□ 支持-20 ~ 60℃宽温工作环境
性能参数
| 配置 |
KYAC323 |
| 硬件配置 |
| CPU |
I3-8100/I5-6400/I7-8700 |
| TDP |
最大 65W |
| BIOS |
AMI UEFI 64Mbit |
| 内存 |
8GB/16GB/32GB |
| 存储 |
128GB/256GB/512GB |
| USB |
4 x USB3.0
板载内置1个USB2.0 可安装硬件加密狗 |
| COM |
1 x COM（DB9公头）可通过拨动开关配置RS232或RS485模式，RS485支持自动流控，RS232带有ESD防护（空气放电：±8KV，接触放电：±6KV） |
| 以太网 |
4 x Intel I210千兆网口 |
| VGA |
最高分辨率1920 x 1080 |
| HDMI |
最高分辨率3840 x 2160 |
| 扩展接口 |
2 x 全尺寸miniPCIe 卡槽，带有SIM 卡槽 |
| 看门狗 |
1~255 级可编程设置 |
| 软件配置 |
| 实时环境 |
Codesys RTE 3.5.18 |
| 操作系统 |
Windows 10 |
| 电源 |
| 输入电压 |
DC12~24V ±10%, 过流、过压以及防反接保护 |
| 电源功耗 |
最大功耗 120W |
| 机械参数 |
| 结构 |
全封闭铝型材外壳, 内嵌风扇智能散热，支持壁挂式安装或DIN-Rail 导轨式安装 |
| 尺寸 |
57.6mm x 200mm x 154.5mm (W x H x D) |
| 净重 |
1.9Kg |
| 环境 |
| 工作温度 |
-20ºC ~ 60ºC |
| 存储温度 |
-40ºC ~ 80ºC |
| 相对湿度 |
5~95% 无凝露 |
| 振动 |
5~500Hz, 1.5Grms，IEC60068-2-64 |
| 冲击 |
20G ( 持续时间11ms，半正弦波)，IEC60068-2-27 |
| EMC |
CE/FCC Class A |

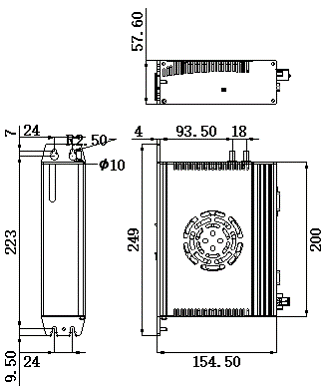

机械尺寸
订购信息
● SM(Softmotion) 该版本号能提供SMC_Basic库，复合PLCopenl认证证书的标准Part 1及Part 2环节，就能够控制单轴亦或是3个轴（网上凸轮轴和蜗轮蜗杆）的主从动作。
● CN(CNC+Robotic) 该游戏版本在SMC_Basic库核心上增高了SMC_CNC及SMC_Robotic，可以支持了CNCapp及系统人app。可保证 CNC台湾联合开发建设及系统人轴组联合开发建设。
● TW(Target & Web Visu) 该型号涉及到了集成系统化的web3d小编器，都可以在開發室内环境中之间创建活动工程专业的web3d软件程序界面。各举TargetVisu手段之间展现在掌控器的内装或外置展现器上；WebVisu手段能够在Web访问 记录器中访问 记录软件程序界面。
SM版本与CN版本功能差异表
| SM（Softmotion） |
CN（CNC+Robotic） |
| 点位运动 |
位置比较触发 |
两轴椭圆插补 |
三轴椭圆插补 |
路径预处理功能 |
两轴串联(SCARA)机器人模型 |
| JOG运动 |
位置捕获 |
两轴样条曲线 |
三轴样条曲线 |
五轴加工模型 |
三轴串联(SCARA)机器人模型 |
| 速度运动 |
回零运动 |
两轴抛物线运动 |
三轴抛物线运动 |
两轴龙门功能 |
并联(DELTA)机器人模型 |
| 电子齿轮 |
间隙捕获 |
两轴直线插补 |
三轴螺旋线插补 |
三轴龙门 |
四轴码垛机器人模型 |
| 电子凸轮 |
|
两轴圆弧插补 |
DXF转G代码功能 |
T型龙门 |
六轴关节机器人模型 |
| 连续轨迹运动 |
|
三轴直线插补 |
G代码/M代码功能 |
H型龙门 |
|
| 切向跟随 |
|
三轴圆弧插补 |
坐标系转换 |
极坐标系模型 |
|
选型表
| 产品型号 |
详情 |
| KYAC323-33MBW0SM |
I3-8100/8G/128G SSD/WIN10/Softmotion |
| KYAC323-33MBW0SMTW |
I3-8100/8G/128G SSD/WIN10/Softmotion/Target & Web Visu |
| KYAC323-53MAW0SM |
I5-6400/8G/128G SSD/WIN10/Softmotion |
| KYAC323-541AW0SMTW |
I5-6400/16G/256G SSD/WIN10/Softmotion/Target &Web Visu |
| KYAC323-73MBW0SM |
I7-8700/8G/128G SSD/WIN10/Softmotion |
| KYAC323-741BW0SM |
I7-8700/16G/256G SSD/WIN10/Softmotion |
| KYAC323-752BW0SM |
I7-8700//32G/512G SSD/WIN10/Softmotion |
| KYAC323-73MBW0SMTW |
I7-8700//8G/128G SSD/WIN10/Softmotion/Target &Web Visu |
| KYAC323-741BW0SMTW |
I7-8700//16G/256G SSD/WIN10/Softmotion/Target &Web Visu |
| KYAC323-752BW0SMTW |
I7-8700//32G/512G SSD/WIN10/Softmotion/Target &Web Visu |
