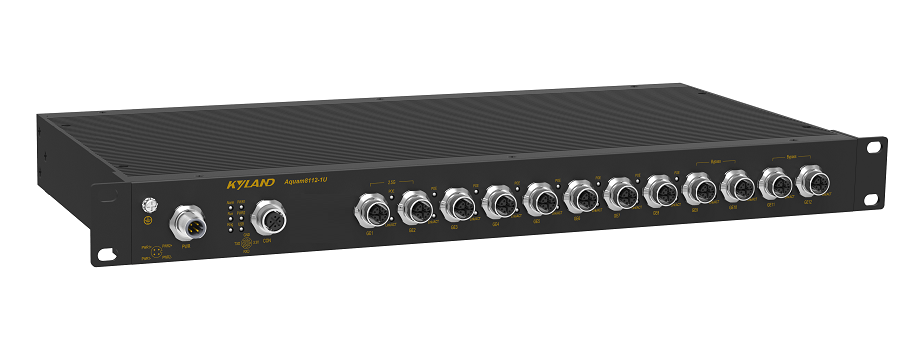

Aquam8112-1U各是是专为 轨道列车组件交通费网服务业内设计构思的五层网络管理型轻工业以太网互换机， 需要大力大力支持系统软件 11个千兆以太网usb标准接口，在其中4 个为千兆Bypass网络网口，PoE型號可包函7个千兆或百兆PoE网口。设备为1U机架式的安装，需要大力大力支持系统软件宽依据(-40~+70℃)的可作业摄氏度，拥有 EN50155、EN50121等 轨道列车组件交通费网服务业内标准的的特殊要求。需要大力大力支持系统软件全网络网口 M12usb标准接口表现形式，衡量网络网口相连及机床的密封垫性和坚实性，更是适用有激动的振荡和蠕变的用场景中。Aquam8112-1U 以太网互换机需要大力大力支持系统软件用到 IP 具体位置自然分销的 DHCP 合同书及许多种 DHCP option 选择项，还有需要大力大力支持系统软件 DRP 和 RSTP 环网多余合同书，需要敏锐组网，以拥有铁道市场上的要。
| 软件功能 | |
| 支持协议 | IEEE 802.3ab，用于千兆以太网 IEEE 802.3u,用于百兆以太网 IEEE 802.1Q，用于VLAN 标记 IEEE 802.1p，用于QoS服务等级 |
| 交换机功能 | 支持静态VLAN，不少于64个，编号范围1-4094 支持8K MAC地址表 环网自愈时间不大于50ms QOS设置不少于6个队列 支持端口流控 ，端口自适应 支持广播、组播、未知单播风暴抑制 支持静态和动态MAC地址和MAC地址老化 |
| 时钟管理 | 支持SNTP client 支持NTP client |
| 冗余技术 | 支持RSTP (Rapid Spanning Tree Protocol) 支持DRP，自愈时间<50ms 支持链路聚合(LACP, IEEE802.3ad) |
| 组播技术 | 支持IGMP snooping 支持GMRP 支持静态组播 |
| 网络安全 | 支持IEEE 802.1x(身份认证和授权) 支持HTTPs/SSL 支持SSH 支持本地RADIUS server, 也支持对外部的RADIS Server转发身份认证信息 支持TACACS+ |
| 管理与维护 | 支持Console, Telnet, WEB管理方式 支持通过网管系统远程批量配置 支持SNMP管理, 支持SNMPv1/v2c/v3 支持TCP/UDP, Ping, 支持通过FTP/TFTP/HTTP/HTTPs进行软件和配置的上传下载 支持端口镜像 支持LLDP和LLDP MIB（802.1ab） |
| 诊断技术 | 支持IP/MAC冲突告警, 电源告警, 端口告警和环告警 支持日志功能 |
| IP管理 | 支持IPv4 支持DHCP server/option12 支持DHCP Relay Agent Information Option 支持DHCP Client 支持ARP |
| 服务质量管理 | 支持ACL 支持基于端口和地址的数据流控制和限制 支持802.1p TOS/DiffServ, 支持SP, WRR队列调度 |
| 产品规格 | |
| LED | PWR指示灯： 绿色常亮：电源输入正常； 灭：电源输入异常 RUN指示灯： 绿色常亮：系统异常或正在启动 绿色闪烁：系统正常 Alarm指示灯： 红色常亮：系统故障 灭：系统正常 千兆/百兆接口指示灯： 绿色常亮：前面板端口连接 绿色闪烁：前面板端口有数据收发 灭：前面板端口断开 |
| 机壳 | 金属 |
| 散热 | 无风扇 |
| 防护等级 | IP40 |
| 尺寸 （W×H×D） | 440mm x 44mm x 256.6.6mm |
| 重量(Kg) | <4.27kg |
| 安装方式 | 1U机架安装 |
| 额定电压值 | 110VDC |
| 输入电压范围 | 77~137.5VDC |
| 功率 | 9.5W |
| 电源端子类型 | M12 |
| 冗余电源 | 支持 |
| 反接、过载保护 | 支持 |
| 行业标准 | EMI: FCC CFR47 Part 15 EMS: EN50121 防火: EN45545-2(pending) 安全: EN62368-1(pending) 轨道交通：EN50155、EN50121-1、EN50121-4(pending) 机械: IEC61373 (振动和冲击)(pending) 防护等级: IP40 Based on EN 60529(pending) 危险材料: 2002/95/EG of the EU (RoHS) |
| 质保 | 保修期: 5年 |
| 环境 | 工作温度: -40°C to +70°C 存储温度: -40°C to +85°C 相对湿度: 5 to 95% (无凝露) |
产品选型
推荐型号
| 产品型号 | 产品描述 |
| Aquam8112-1U-B-4GE8GP-H6-H6 | 两层1U机架式车载影音变换机，4个千兆Bypass M12以太网电口，七个千兆POE M12以太网电口，110VDC用电 |
| Aquam8112-1U-B-12GE-H6-H6 |
二层1U机架式车载交换机，4个千兆Bypass M12以太网电口，8个千兆 M12以太网电口，110VDC用电 |
| Aquam8112-1U-B-4GE8T-H6-H6 |
二层1U机架式车载交换机，4个千兆Bypass M12以太网电口，8个百兆 M12以太网电口，110VDC用电 |
可选配件
| SAP编码 | 东土款式 | 分类 | 并线超范围 | 出线直径 |
| 107100952 | M12-A-4P-F-Crimp-18~16AWG | 电源线联系器 | 18~16AWG | 6~8mm |
| 107100768 | M12-D-4P-M-Crimp-26~22AWG | 百兆网口联接器 | 26~22AWG | 6~8mm |
| 107100245 | M12-X-8P-M-Crimp | 千兆网口接连器 | 26~24AWG | 6~7.5mm |
