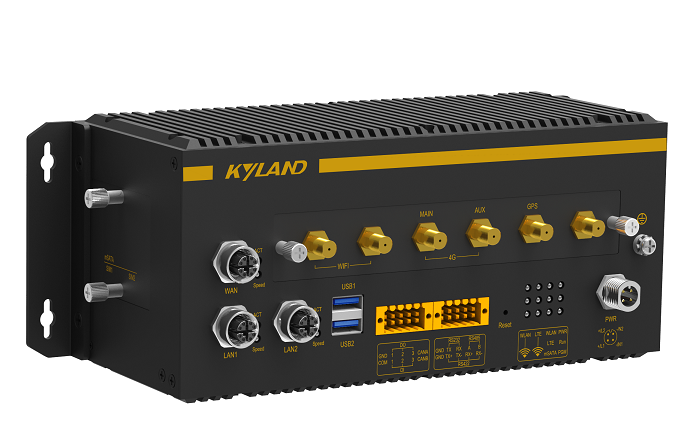

的AMAIN2250系列是专为车载系统设计的无线计算平台，可以实现车地无线通讯、边缘计算、数据采集存储等功能，以满足多种应用场景。该产品支持4G或5G通讯，并支持GNSS通讯。同时还支持无线802.11a/b/g/n/ac标准的AP及Client通讯。该产品提供了丰富的有线数据接口包括2个千兆M12 X-Code LAN口及1个千兆M12 X-Code WAN口，2个USB3.0接口，2个CAN接口，1个RS232接口，1个RS485接口，3个DI及3个DO口。此外，为了方便用户扩展存储空间，产品还提供了1个mSATA接口。
为了满足车载使用环境，AMAIN2250系列产品网络及电源接口全部采用M12类型接头，满足防尘、防水、防脱落的需求。同时紧凑的硬件设计，单面I/O设计及多种安装方式(壁挂或底座安装)能够满足车辆上狭小复杂的安装空间要求。此外，IP40等级外壳能够很好的阻止灰尘进入，保证产品长期使用的稳定性。
AMAIN2250系列使用基于Linux 4.9内核的Linux操作系统，用户可以通过Linux提供的软件包或杏彩体育网
提供的API库和GNU C库对产品软件进行二次开发，以满足不同应用场景的功能需求。
企业产品特别
• 强固设计适于于如激振，强电磁炉打扰氛围，如车机氛围。
• 宽温运作，IP40技能等级，更适宜于生态恶劣的施用生态。
• 接口协议丰富多彩具备的不同的使用场境需要量。
• 搭载5G寻址，适于于中国未来快速网络通讯消费需求。
• 不支持雇主首次的发展，给出的发展手段，认知许多的使用情况消费需求。
系统配置性能指标
• CPU: 4核 64-bit ARMv8 Cortex-A53, 1.6GHz
• DDR: DDR4 2GB, 32-bit，1.6GT/s
• eMMC: 4GB
• 固态硬盘存储器：mSATA数据接口，128GB/256GB/512GB可括展
• WLAN: 802.11 a/b/g/n/ac，MIMO双同轴电缆
• LTE: MIMO双定向天线，适配CN,EU,US可以
• 5G: 可以
应用性
• 支技WEB及指令行
• 帮助4G网关，空态路由
• 大力支持WLAN Client形式
• 不支持NAT:1-1 NAT, NAPT, Port Forwarding
• 支持系统OpenVPN
• 扶持防火性墙设施，ACL快速设置
• 搭载802.1X. RADIUS, MAC/IP解绑
• 能够外链告警，CPU告警，内存空间阀值告警等
• 支技MQTT商议及wps云安全管理
• 适配合作方四次设计规划管理，给予设计规划管理辅助工具链及SDK。如串口，DI/O，CAN界面加载等
| 产品规格 | |
| 硬件平台 | CPU 四核64-bit ARMv8 Cortex-A53 1.6GHz 内存 DDR4 2GB FLASH eMMC 4GB用于存储操作系统 扩展存储 mSATA插槽*1 |
| 硬件接口 | 以太网 10/100/1000Mbps自适应以太网口*3, M12 X-Code母头接口。其中两个为LAN口，1个为WAN口 USB USB3.0 x2 Type A接口 串口 RS232*1，RS485*1，端子接口 CAN口 CAN*2，端子接口 数字输入 DI*3，逻辑”0”: -3~5V，逻辑”1”: 15~30V。支持有源、无源、NPN和PNP输入，端子接口 数字输出 DO*3，继电器类型输出，单通道最大输出电流1A，最大输出电压60VDC/125VAC，最大输出功率30W，端子接口 WLAN天线 SMA-K接头*3 4G/LTE天线 SMA-K接头*3 5G天线 SMA-K接头*4 SIM卡 SIM插槽*2,Mirco SIM卡 按钮 Reset*1 指示灯 PWR, RUN, mSATA，Wi-Fi工作指示灯，Wi-Fi信号强度指示灯*3，LTE工作指示灯，LTE信号强度指示灯*3，网口Link/Act状态指示灯*3，网口Speed状态指示灯*3，可编程状态指示灯 |
| 无线通讯 | WLAN IEEE 802.11a/b/g/n/ac wave1，支持AP/Client模式 4G/LTE LTE Cat4，最大下行速率150Mbps，最大上行速率50Mbps 5G 5G NR Sub-6频段，支持NSA和SA模式，向下兼容4G/3G通讯，支持LTE Cat16以及3G HSPA+ |
| 电源 | 输入电压 WV:24VDC-110VDC(电压范围:16.8VDC~137.5VDC)，冗余输入 功率 20W 电源接头 M12 A-Code 4pin公头 |
| 机械结构 | 外壳 金属 防护等级 IP40 尺寸 101mm x 210mm x 95.2mm(H x W x D) 安装方式 壁挂或底座安装 重量 1.76kg |
| 环境 | 工作温度 -40℃~70℃ 储藏温度 -40℃~85℃ |
| 电源 | 供电电压 12/24VDC（9~36VDC） 功率 <20W 保护 冗余保护，过载保护，反接保护 |
| 机械结构 | 外壳 金属机身 防护等级 IP40 散热方式 无风扇 尺寸（WxHxD）（mm） 70 x 175 x 170 重量 2.5Kg 安装方式 机架式，导轨式 |
| 环境 | 工作温度 -20℃～ +60℃ 存储温度 -40℃～ +85℃ 相对湿度 95% 无凝露 |
| 行业标准 | EN50155, EN50121 |
| 软件特性 | |
| 通讯协议 | 对上协议 MQTT |
| 系统管理 | 系统告警 CPU占用率告警，4G通讯异常告警，内存阈值告警，端口状态告警 系统日志 告警日志，系统事件 网络管理 SNMPv1/v2c，支持Kytools IP Manager设备IP搜索管理 |
| 网络安全 | 防火墙 OpenVPN、ACL(L2-L4)、1-1NAT、NAPT、Port Forwarding、SPI 接入安全 端口IP/MAC地址绑定 |
| 系统信息 | 操作系统 Linux(kernel4.9) Web服务器 UHTTP 内核 Linux Kernel4.9 文本编译器 vim 文本系统 Ext4 编程语言支持 C,C++,Python 应用开发软件 Kyland API库，GNU C/C++交叉编译器，GNU C库 |
| 型号 | 物料描述 |
| AMAIN2250-5G-WV-WV | 支持5G，WIFI，24-110VDC冗余电源输入 |
| AMAIN2250-4G-WV-WV | 支持4G，WIFI，24-110VDC冗余电源输入 |
