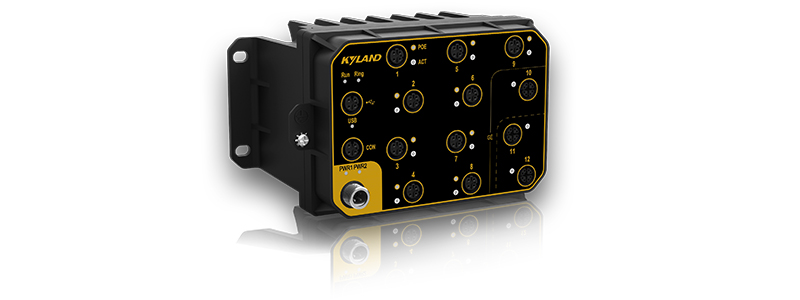

Aquam8012A系列以太网交换机支持用于IP地址自动分配的DHCP协议，并且支持DRP和RSTP环网冗余协议，可以灵活组网，以满足铁路市场的需求。Aquam8012A可广泛用于车载PIS、CCTV、视频监控系统、列车控制系统，同时也适用于任何对振动冲击、EMC兼容性要求严酷的工业应用场合。
Aquam8012A类别互换机复合IEC62443-4-2企业网络信息安全管理基准。| 软件功能 | |
| 交换功能 | 支持VLAN,PVLAN,GVRP 支持端口聚合 支持LACP 支持端口流控 支持端口限速,广播风暴抑制 |
| 冗余技术 | 支持DRP/DHP,自愈时间<20ms 支持STP/RSTP/MSTP DT-Ring/DT-Ring+ |
| 组播技术 | 支持IGMP-snooping 支持静态组播 支持GMRP |
| 安全技术 | 支持用户分级 支持802.1X 支持TACACS+ 支持Radius 支持HTTPS, SFTP client 支持SSH |
| 服务质量管理 | 支持ACL 支持SP,WRR队列调度 |
| 管理与维护 | 支持Console,Telnet,WEB管理方式 支持SNMPv1/v2c/v3,可通过Kyvision集中管理 支持RMON 支持TFTP/HTTP文件传输及软件升级 支持IP/MAC冲突告警,电源告警,端口告警,环告警 支持端口镜像 支持Syslog 支持LLDP |
| IP管理 | 支持DHCP server/Client/option 82 |
| 时钟管理 | 支持SNTP Client |
| 特殊功能 | 支持Bypass掉电直通功能 |
| 产品规格 | |
| 技术参数 | 标准 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-T) IEEE 802.3ab(1000Base-T) IEEE 802.3at（PoE plus） IEEE 802.3af（PoE） IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1w（RSTP） IEEE 802.1X（基于端口的访问控制协议） |
| 交换属性 | 优先级队列: 8 VLAN数: 4K VLAN ID: 1～4093 组播组数: 64 MAC表: 8K 包缓冲区: 4Mbit 最大包转发率: 14.3Mpps 交换时延: <10us |
| 接口 | 千兆端口: 10/100/1000Base-T(X) M12 X-Code接口 百兆端口: 10/100Base-T(X) M12 D-Code接口 Console口: RS232 M12 A-Code接口 USB: M12 A-Code接口 |
| 指示灯 | 运行指示灯: Run 环网指示灯: Ring 电源指示灯: PWR1,PWR2 接口指示灯: Link/ACT PoE指示灯: ACT(PoE型号) USB指示灯: USB |
| 电源 | 输入电压 非PoE型号: 24VDC(16.8-30VDC),48VDC(33.6-60VDC),72-110VDC(50.4-137.5VDC) POE型号: 24-110VDC(16.8-154VDC) 电源接口: M12 4pin连接器 功率: <11W(非PoE型号) <101W(PoE型号) Aquam8012A-12T-H6-H6-LV-ZZ功率＜12W 过载保护: 支持 反接保护: 支持 冗余保护: 支持 |

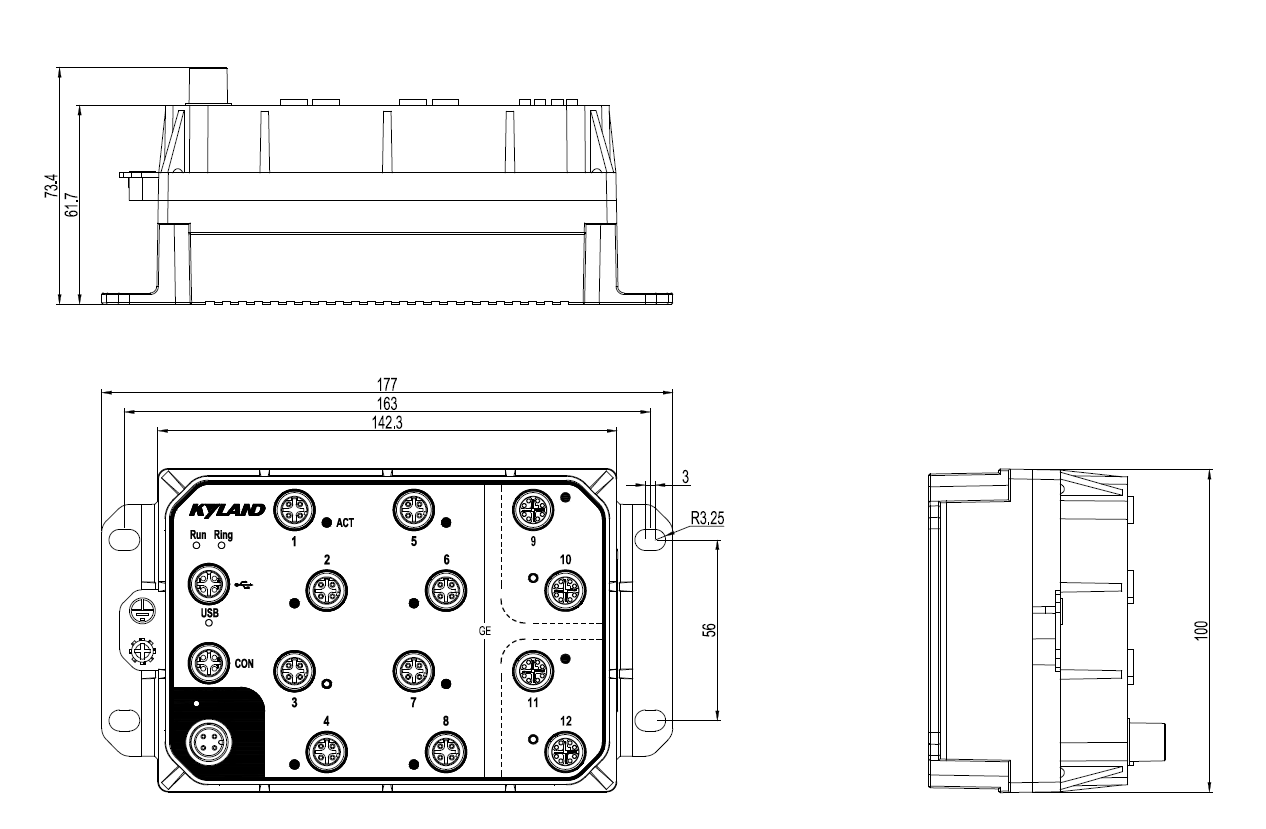

| 机械结构 | 外壳: 金属 散热方式: 自然冷却，无风扇 防护等级: IP65 尺寸: 100mm×177mm×111.7mm(H×W×D)带散热肋 100mm×177mm×73.4mm(H×W×D)不带散热肋 重量: <2Kg 安装方式: 壁挂式 |
| 环境 | 工作温度: -40℃～+70℃ 储存温度: -40℃～+85℃ 相对湿度: 5～95%无凝露 |
| 质保 | MTBF: 733606小时 保修期: 5年 |
| 认证 | CE, FCC, EN50155, EN50121, EN45545, EN60950 |
| 行业标准 | EMI: FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS: IEC61000-4-2 (ESD) ±6kV (contact), ±8kV (air) IEC61000-4-3 (RS) 20V/m (80MHz-2GHz) IEC61000-4-4 (EFT) Power Port: ±2kV; Data Port: ±2kV IEC61000-4-5 (Surge) Power Port: ±1kV/DM, ±2kV/CM IEC61000-4-6 (CS)10V (150kHz-80MHz) IEC61000-4-8(Power frequency magnetic field)50Hz 100A/m IEC61000-4-9(Pulsed magnetic field )300A/m IEC61000-4-29 (Voltage Short interruptions) 10ms 100% 机械: IEC61373(振动和冲击) IEC60068-2-32(自由跌落) 网络安全: 符合IEC62443-4-2工业网络安全标准 |
推荐型号
带散热肋型号
| 产品型号 | 产品描述 |
| Aquam8012A-3GE9T-H6-H6 | 3*10/100/1000BASE-T(X) M12 port，9*10/100BASE-T(X) M12 port，72-110VDC(50.4-137.5VDC)，冗余输入 |
去散热肋型号
| 产品型号 | 产品描述 |
| Aquam8012A-B-4GE8T-H6-H6-LV | 4*10/100/1000BASE-T(X) M12 port，8*10/100BASE-T(X) M12 port，72-110VDC(50.4-137.5VDC)，冗余输入，支持Bypass，去散热肋型号 |
| Aquam8012A-B-3GE9T-H6-H6-LV | 3*10/100/1000BASE-T(X) M12 port，9*10/100BASE-T(X) M12 port，72-110VDC(50.4-137.5VDC)，冗余输入，支持Bypass，去散热肋型号 |
| Aquam8012A-4GE8T-H6-H6-LV | 4*10/100/1000BASE-T(X) M12 port，8*10/100BASE-T(X) M12 port，72-110VDC(50.4-137.5VDC)，冗余输入，去散热肋型号 |
| Aquam8012A-3GE9T-L13-L13-LV | 3*10/100/1000BASE-T(X) M12 port，9*10/100BASE-T(X) M12 port，24VDC(16.8-30VDC)，冗余输入，去散热肋型号 |
| Aquam8012A-3GE9T-H6-H6-LV | 3*10/100/1000BASE-T(X) M12 port，9*10/100BASE-T(X) M12 port，72-110VDC(50.4-137.5VDC)，冗余输入，去散热肋型号 |
| Aquam8012A-12T-H6-H6-LV-ZZ | 12*10/100BASE-T(X) M12 port，72-110VDC(50.4-137.5VDC)，冗余输入，去散热肋型号 |
选购配件
| SAP编码 | 东土机型 | 类型、 | 压实线规模 | 出线直径 |
| 107100952 | M12-A-4P-F-Crimp-18~16AWG | 电压连入器 | 18~16AWG | 6~8mm |
| 107100768 | M12-D-4P-M-Crimp-26~22AWG | 百兆网口相联接器 | 26~22AWG | 6~8mm |
| 107100245 | M12-X-8P-M-Crimp | 千兆网口拼接器 | 26~24AWG | 6~7.5mm |
