Aquam8512A系列交换机提供支持PoE功能的型号，支持宽范围的隔离电源（电源输入范围可达24VDC~110VDC），可提供9个支持IEEE802.3at PoE+（兼容IEEE802.3af）的百兆快速以太网接口，能够驱动9个支持IEEE802.3at/af的受电设备PD，减少终端设备的线缆连接。交换机作为PSE设备可为每个端口提供最大30.8W的功率，整机可提供最大61.6W+的PoE功率输出。
Aquam8512A系以太网交換机支撑二层路由OSPF v2.0合同样本，并支撑IGMP合同样本和PIM合同样本进行组播路由功能性，支撑用在IP位置自动化分派的DHCP合同样本，与此的同时支撑DRP和RSTP环网沉余合同样本，能能灵活机动组网，以满足需要铁路交通行业市场的意愿。Aquam8512A可范围广用在车机PIS、CCTV、高铁列车抑制程序，的同时也适宜在一些对共振冲击力、EMC浏览器兼容性条件严酷的化学工业选用在日常生活中。| 软件功能 | |
| 交换功能 | 支持VLAN,PVLAN 支持端口聚合 支持端口流控 支持端口限速,广播风暴抑制 |
| 冗余技术 | 支持VRRP 支持DT-ring, DT-ring+, DT-VLAN协议族，自愈时间<50ms 支持DRP/DHP, 自愈时间<20ms 支持RSTP/MSTP |
| 组播技术 | 支持IGMP-snooping 支持GMRP 支持静态组播 |
| 路由技术 | 支持OSPF v2.0 支持静态路由 支持IGMP 支持PIM-SM 支持PIM-DM |
| 安全技术 | 支持IEEE 802.1x 支持HTTPs/SSL, SFTP Client 支持SSH 支持RADIUS 支持TACACA+ 支持用户分级 |
| 服务质量管理 | 支持ACL 支持802.1p和TOS/DiffServ,支持SP,WRR队列调度 |
| 管理与维护 | 支持Console,Telnet,WEB管理方式 支持SNMPv1/v2c/v3,可通过Kyvision集中管理 支持FTP/TFTP文件传输及软件升级 支持RMON 支持IP/MAC冲突告警,电源告警,端口告警,环告警 支持端口镜像 支持Syslog 支持LLDP |
| IP管理 | 支持DHCP server/client/server option 82 |
| 时钟管理 | 支持SNTP Client |
| 特性功能 | 支持Bypass掉电直通功能 |
| 产品规格 | |
| 技术参数 | 标准 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-T) IEEE 802.3ab(1000Base-T) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1s（MSTP） IEEE 802.1w（RSTP） IEEE 802.1X（访问控制协议） |
| 交换属性 | 优先级队列: 8 VLAN数: 4K VLAN ID: 1～4093 组播组数: 256(L2组播组数) 路由表: 3.9K MAC表: 16K 包缓冲区: 12Mbit 最大包转发率: 14.3Mpps 交换延迟: <10us |
| 接口 | 千兆端口: 10/100/1000Base-T(X)，M12 X-Code接口 百兆端口: 10/100Base-T(X)，M12 D-Code接口 Console口: RS232 M12 A-Code接口 USB: M12 A-Code接口 |
| 指示灯 | 运行指示灯: Run 环网指示灯: Ring 电源指示灯: PWR1,PWR2 接口指示灯: Link/ACT PoE指示灯: ACT(PoE型号) USB指示灯: USB |
| 电源 | 输入电压 非PoE型号: 24VDC(16.8-30VDC),48DC(33.6-60VDC),72-110DC(50.4-137.5VDC) PoE型号: 24-110VDC(16.8-154VDC) 电源接口: M12-4pin连接器 功率 <18W(非PoE型号) <108W(PoE型号) 过载保护: 支持 反接保护: 支持 冗余保护: 支持 |
| 机械结构 | 外壳: 金属 散热方式: 自然冷却，无风扇 防护等级: IP65 尺寸: 100mm×177mm×111.7mm(H×W×D)带散热肋 100mm×177mm×73.4mm(H×W×D)不带散热肋 重量: <2Kg 安装方式: 壁挂式 |
| 环境 | 工作温度: -40℃～+70℃ 储存温度: -40℃～+85℃ 相对湿度: 5～95%无凝露 |
| 质保 | MTBF: 764615小时 保修期: 5年 |
| 认证 | CE, FCC, EN50155, EN50121,EN45545, EN60950 |
| 行业标准 | EMI: FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS: IEC61000-4-2 (ESD) ±6kV (contact), ±8kV (air) IEC61000-4-3 (RS) 20V/m (80MHz-2GHz) IEC61000-4-4 (EFT) Power Port: ±2kV; Data Port: ±2kV IEC61000-4-5 (Surge) Power Port: ±1kV/DM, ±2kV/CM IEC61000-4-6 (CS)10V (150kHz-80MHz) IEC61000-4-8(Power frequency magnetic field)50Hz 100A/m IEC61000-4-9(Pulsed magnetic field )300A/m IEC61000-4-29 (Voltage Short interruptions) 10ms 100% 安全: EN60950-1 机械: IEC61373(振动和冲击) |

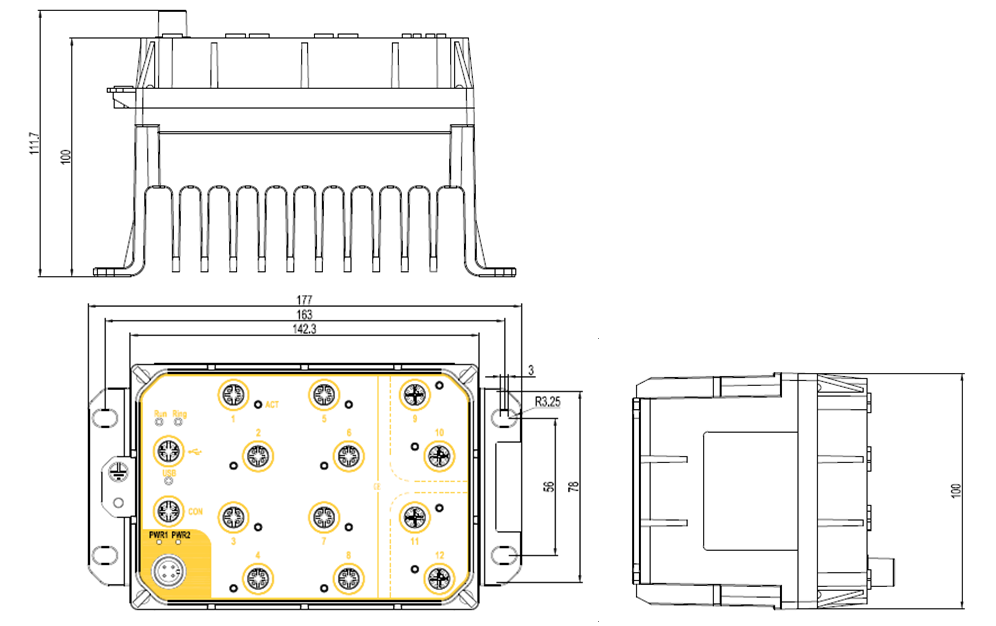

带散热肋型号
| 类产品型號 | Aquam8512A-Ports-PS1-PS2 |
| 码分类 | 代碼选择型号 |
| Ports:表层 | 3GE9T=3X10/100/1000BASE-T(X) M12电口; 9X10/100BASE-T(X) M12电口; 4GE8T=4X10/100/1000BASE-T(X) M12电口; 8X10/100BASE-T(X) M12电口; 9T=9X10/100BASE-T(X) M12电口; 3GE9P=3X10/100/1000BASE-T(X) M12电口; 9X10/100BASE-T(X) M12 PoE电口; 4GE8P=4X10/100/1000BASE-T(X) M12电口; 8X10/100BASE-T(X) M12 PoE电口; 9P=9X10/100BASE-T(X) M12 PoE电口; |
| 物料主要参数 | Aquam8512A-B-Ports-PS1-PS2 |
| B: | 4GE尺寸千兆口的支持2对Bypass功能键; 3GE款型千兆口支技1对Bypass系统; |
| Ports:网口 | 3GE9T=3X10/100/1000BASE-T(X) M12电口; 9X10/100BASE-T(X) M12电口; 4GE8T=4X10/100/1000BASE-T(X) M12电口; 8X10/100BASE-T(X) M12电口; 3GE9P=3X10/100/1000BASE-T(X) M12电口; 9X10/100BASE-T(X) M12 PoE电口; 4GE8P=4X10/100/1000BASE-T(X) M12电口; 8X10/100BASE-T(X) M12 PoE电口; |
| PS1-PS2:开关电源输进 | 非PoE应用： H6-H6=72-110VDC(50.4-137.5VDC),冗余备份搜索 L14-L14=48VDC(33.6-60VDC),冗余系统发送 L13-L13=24VDC(16.8-30VDC),亢余复制粘贴 PoE型號： WV-WV=24-110VDC(16.8-154VDC),冗余系统键入 |

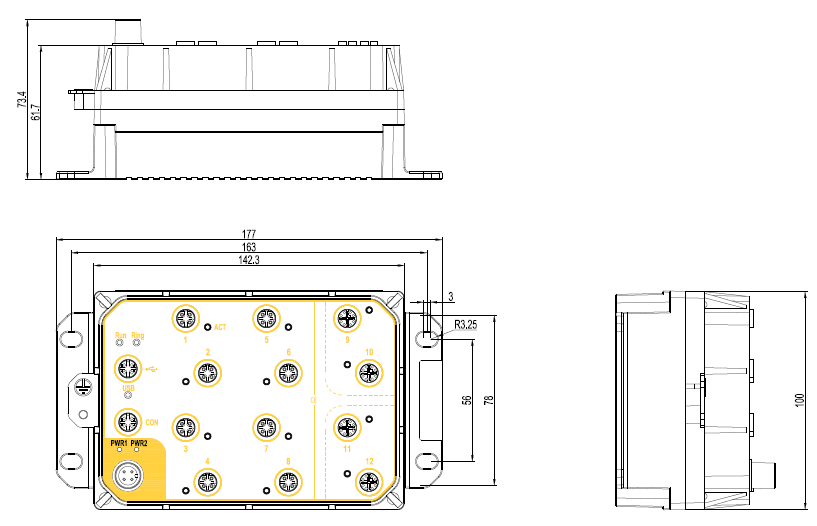

去散热肋型号
| 设备型號 | Aquam8512A-Ports-PS1-PS2-LV |
| Ports:串口 | 3GE9T=3X10/100/1000BASE-T(X) M12电口; 9X10/100BASE-T(X) M12电口; 4GE8T=4X10/100/1000BASE-T(X) M12电口; 8X10/100BASE-T(X) M12电口; 9T=9X10/100BASE-T(X) M12电口; |
| 服务材质 | Aquam8512A-B-Ports-PS1-PS2-LV |
| B: | 4GE机型千兆口使用2对Bypass功能表; 3GE主要参数千兆口帮助1对Bypass作用; |
| Ports:端口号 | 3GE9T=3X10/100/1000BASE-T(X) M12电口; 9X10/100BASE-T(X) M12电口; 4GE8T=4X10/100/1000BASE-T(X) M12电口; 8X10/100BASE-T(X) M12电口; |
| PS1-PS2:24v电源输出 | H6-H6=72-110VDC(50.4-137.5VDC),亢余导入 L14-L14=48VDC(33.6-60VDC),冗余系统显示 L13-L13=24VDC(16.8-30VDC),多余手机输入 |
选购配件
|
配件型号 |
描述 |
备注 |
| M12-A-4P-F | M12, A-Coding, 4 Pin母头电览接触器 |
电源连接器头 |
| M12-A-4P-M | M12, A-Coding, 4 Pin公头电览接连器 |
Console/USB口连接器头 |
| M12-D-4P-M | M12, D-Coding, 4 Pin公头拖链电缆接入器 |
百兆电口连接器头 |
| M12-X-8P-M | M12, X-Coding, 8 Pin公头低压电缆衔接器 |
千兆电口连接器头 |
| DT-XL-PWR-M12-XXX-3m |
电源接口连接线M12 to裸端，3m |
电源接头线缆 |
