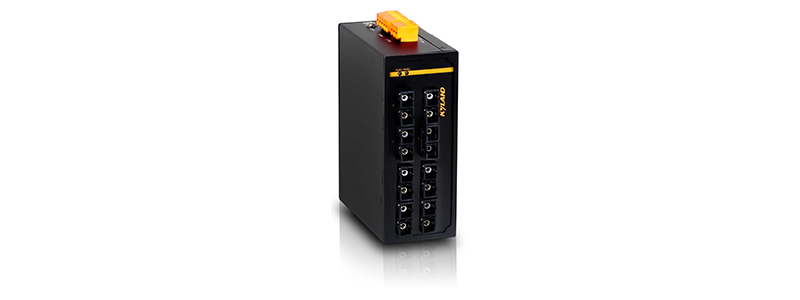

KIEN1008BA
8口非网管功能交换机
产品简介
KIEN1008BA也是款非管理工作型、无法其实质防护细则的以太网变换机，4 个百兆光口，4 个光电子先选端口，能达到远距高速传输，操作使用简单化可即连即用，具有着较高的电绝缘和防虫性能指标，于于矿业厂主动化、矿山井区、尘土等环保。
关键特性
15个全百兆模块，光電可搭配，模块业务类型先选配 满足需要隔爆规格IEC60079-11( GB3836.4)需求 认可告警干点位，常开和常闭能选 适用裸板或卡轨施工，服务器实现IP40抗氧化登级 CE,FCC认真,安规认真(EN60950-1)，UL508, Class I Div 2
性能参数
产品规格
技术参数 IEEE 802.3i,
IEEE 802.3u
交换属性 MAC表 8K
包缓冲区 1Mbit
包转发率 1.2Mpps
交换延迟 <10μs
接口 百兆网口
100Base-FX,单/多模SC/ST/FC任选
10/100Base-T(X)自适应以太网RJ45接口
告警端口
干节点输出，支持常开和常闭；
3芯5.08mm间距端子；
0.5A at 125Vac,2A at 30Vdc；
指示灯 前面板指示灯
Run：运行指示灯
PWR1,PWR2：电源指示灯
Alarm：设备告警指示灯
1-6：光口指示灯
电口指示灯
绿色：Link/ACT状态指示灯
黄色：通信速率指示灯
裸板支持便于集成的指示灯接口
电源 输入电压 12DC(9-18VDC),双电源 ；24-48VDC(18-72VDC),双电源
电源端子 5芯5.08mm间距插头
功率 <5.5W
过载保护 支持
反接保护 支持
冗余保护 支持
机械结构 外壳 金属材质自然散热,无风扇
防护等级 IP40
尺寸 53.6mm×135mm×106.5mm(W×H×D)
重量 0.76Kg
安装方式 DIN卡轨式或壁挂式
环境 工作温度 -40℃～+75℃
储存温度 -40℃～+85℃
相对湿度 5～95%无凝露
质保 MTBF 385000h
保修期 5年
认证 CE, FCC,
UL508, Class I Div 2
GOST
行业标准 EMI
FCC CFR47 Part 15,EN55022/CISPR22,Class A

EMS
IEC61000-4-2(ESD) ±8kV(contact),±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz～2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;
Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz)

机械
IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落)

通用工业标准
IEC61000-6-2
IEC61000-6-4

防爆标准
IEC60079-0(GB/T3836.1),
IEC60079-1(GB/T3836.2),
IEC60079-7(GB/T3836.3),
IEC60079-11(GB/T3836.4)

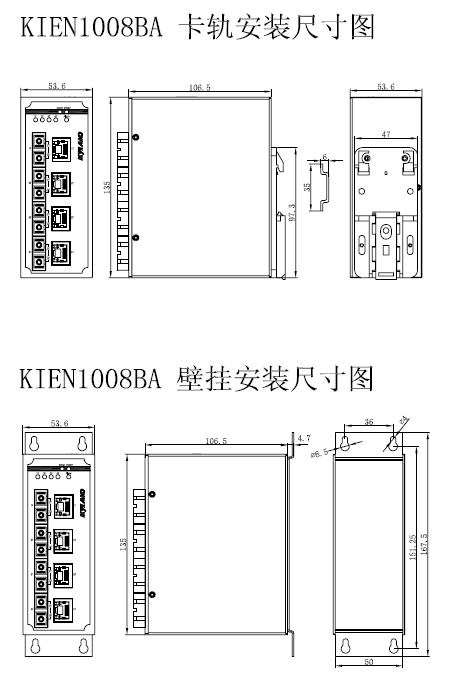

机械尺寸

订购信息
品牌款式 KIEN1008BA-C-Ports-PS1-PS2 KIEN1008BA- Ports-PS1-PS2
编号构成 二维码电磁阀选型
C 三防涂覆
Ports:服务器端口 4S4T=4个100Base-FX的单模光口;4个10/100Base-T(X)的电口 4M4T=4个100Base-FX的多模光口;4个10/100Base-T(X)的电口 6S2T=6个100Base-FX的单模光口;二个10/100Base-T(X)的电口 6M2T=6个100Base-FX的多模光口;210/100Base-T(X)的电口 8S=4个100Base-FX的单模光口 8M=5个100Base-FX的多模光口
Connector:百兆光口产品参数 SC05=SC连接头,多模,1310nm,5km ST05=ST直接头,多模,1310nm,5km FC05=FC线接头,多模,1310nm,5km SC40=SC连接管,单模,1310nm,40km ST40=ST连接管,单模,1310nm,40km FC40=FC连接管,单模,1310nm,40km SC60=SC连接头,单模,1310nm,60km SC80=SC接线头,单模,1550nm,80km
PS1-PS2:电源线导入 L2-L2=24-48VDC(18-72VDC),冗余系统輸入 L6-L6=12VDC(9-18VDC),冗余系统复制粘贴
