| 软件功能 | |
| 交换功能 | 支持VLAN, PVLAN 支持端口流控 支持端口限速 |
| 冗余技术 | 支持DT-Ring, DT-Ring+, DT-VLAN协议族，自愈时间<50ms 支持DRP/DHP,自愈时间<20ms 支持STP/RSTP |
| 服务质量管理 | 支持SP，WRR队列调度 |
| 管理与维护 | 支持Console, Telnet, WEB管理方式 支持SNMPv1/v2c/v3, 可通过Kyvision集中管理 支持FTP/TFTP软件升级 支持电源告警, 端口告警和环告警 支持RMON 支持端口镜像 支持LLDP 支持Link-check |
| IP管理 | 支持DHCP client |
| 产品规格 | |
| 标准 | IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-T和100Base-FX) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) |
| 交换属性 | 优先级队列 4 VLAN数 256 VLAN ID 1～4093 MAC表 8K 包缓冲区 1Mbit 包转发率 1.4Mpps 交换延迟 <5μs |
| 接口 | 百兆端口 100Base-FX,单/多模, SC/ST/FC任选; 10/100Base-T(X), RJ45接口 Console口 Mini USB接口 告警端口 3芯5.08mm间距插入式端子,250VAC/220VDC Max, 2A Max |
| 指示灯 | 前面板指示灯 运行指示灯:Run 告警指示灯:Alarm (12/24/48VDC输入型号支持) 电源指示灯:PWR1,PWR2 环指示灯:Ring 接口指示灯:Link/ACT,Speed(电口);Link/ACT(光口) |
| 按钮 | 按钮 Reset:支持重启和恢复默认配置 |
| 电源 | 输入电压 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC); 24-48VDC(18-72VDC); 12-24VDC(9-36VDC) 接入端子 5芯5.08mm间距插入式端子 功率 <8.1W 过载保护 支持 反接保护 支持 冗余保护 支持(12/24/48VDC) |

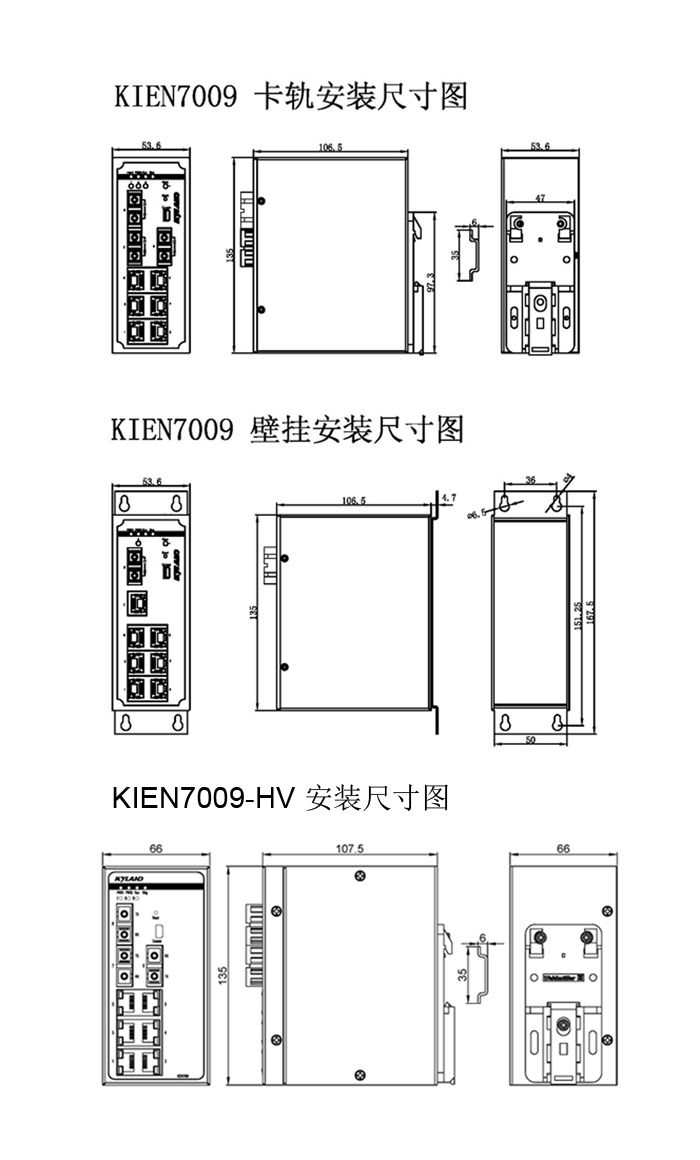

| 机械结构 | 外壳 金属材质 散热方式 自然冷却,无风扇 防护等级 IP40 尺寸 53.6mm×135mm×106.5mm(W×H×D) (12/24/48VDC); 66mm×135mm×107.5mm (W×H×D) (220VAC/DC) 重量 0.76Kg 安装方式 DIN卡轨式或壁挂式 |
| 环境 | 工作温度 -40℃～+85℃ (12/24/48VDC); -40℃～+75℃ (220VAC/DC) 储存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 385000h 保修期 5年 |
| 认证 | CE(EMC), CE(LVD), FCC: 采用HV:100-240VAC,50/60Hz;110-220VDC电源的型号. UL508, Class I Div 2: 采用L2:24-48VDC电源的型号. CE(EMC), FCC: 采用L2:24-48VDC; L5:12-24VDC电源的型号. |
| 行业标准 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
产品选型
推荐型号

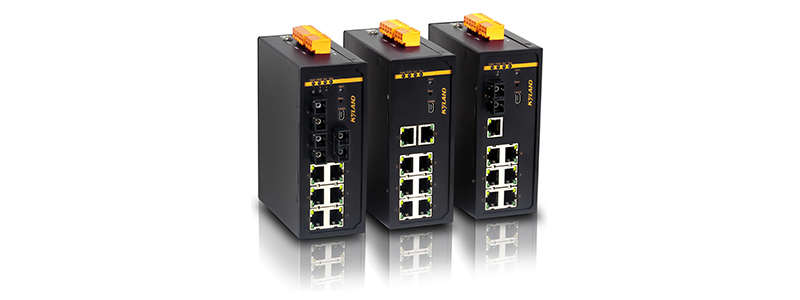

| 设备规格型号 | KIEN7009-Ports-Connector-PS1-PS2 KIEN7009-Ports-Connector-PS1 |
| 二维码确定 | 源代码电磁阀选型 |
| Ports:接口 | 3S6T=3×100Base-FX,单模光口;6×10/100Base-T(X) RJ45电口 3M6T=3×100Base-FX,多模光口;6×10/100Base-T(X) RJ45电口 1S2M6T=1×100Base-FX,单模光口;2×100Base-FX,多模光口;6×10/100Base-T(X) RJ45电口 2S1M6T=2×100Base-FX,单模光口;1×100Base-FX,多模光口;6×10/100Base-T(X) RJ45电口 2S6T=2×100Base-FX,单模光口;6×10/100Base-T(X) RJ45电口 2M6T=2×100Base-FX,多模光口;6×10/100Base-T(X) RJ45电口 2S4T=2×100Base-FX,单模光口;4×10/100Base-T(X) RJ45电口 2M4T=2×100Base-FX,多模光口;4×10/100Base-T(X) RJ45电口 1S7T=1×100Base-FX,单模光口;7×10/100Base-T(X) RJ45电口 1M7T=1×100Base-FX,多模光口;7×10/100Base-T(X) RJ45电口 8T=8×10/100Base-T(X) RJ45电口 |
| Connector:百兆光口基本参数 | SC05=SC直接头,多模,1310nm,5km ST05=ST插头,多模,1310nm,5km FC05=FC线接头,多模,1310nm,5km SC40=SC插头,单模,1310nm,40km ST40=ST直接头,单模,1310nm,40km FC40=FC管接头,单模,1310nm,40km SC60=SC管接头,单模,1310nm,60km SC80=SC金属接头,单模,1550nm,80km NA：无百兆光口时, Connector项为空 |
| PS1-PS2:亢余外接电源填写 | L2-L2=24-48VDC(18-72VDC),沉余发送 L5-L5=12-24VDC(9-36VDC),沉余搜索 |
| PS1:单电原插入 | HV=100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC),单路手机输入 |
选购配件
|
配件型号 |
配件说明 |
| DT-BGAZ-02 | 壁挂式安装程序板 |
| DT-FCZ-RJ45-01 | 单口RJ45除尘罩 |
| DT-XL-Mini USB-USB-2m | USB服务管理数据线,Mini USB to USB,2m |
