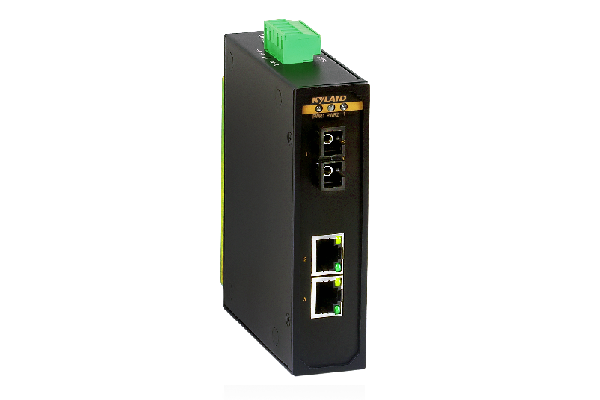

KOM300A
3端口卡轨式光纤收发器
产品简介
KOM300A是一种款绿色健康低额定功率制造业级光纤传输收发的时候器，给予9个百兆光口或SFP插孔，多个百兆电口，即插即用。其IP40卫生防护的金屬硬壳，抗强激振的卡轨座，可选装的12V/24V/48V/220V显示形号，-40℃-+85℃极端主义生态运转温度转变意识及不错的EMC电磁振动器兼容性能参数，使该型号企业产品具备着在极端天气制造业生态下不稳准确运转的意识，而以电力公司，智能化公路交通，煤层气石油化工，电子厂自动的化等制造业应用范围范围重新组建加快不稳的百兆终端门店接入使用网络信息保驾贡献力量。
关键特性

性能参数
产品规格
技术参数 标准
IEEE 802.3i(10Base-T)
IEEE 802.3u(100Base-TX和100Base-FX)
交换属性 MAC表 2K
包缓冲区 1Mbit
包转发率 0.8Mpps
交换延迟 <5μs
接口 百兆端口
100Base-X, SFP接口
100Base-FX, 单/多模, SC接头
10/100Base-T(X), RJ45接口
指示灯 前面板指示灯
电源指示灯:PWR1,PWR2
接口指示灯:Link/ACT,Speed(电口);Link/ACT(光口)
电源 输入电压
1S2T,1M2T:
L2: 24-48VDC
HV: 100-240VAC，50/60Hz; 110-220VDC
1SFP2T:
LV: 12-48VDC/18-30VAC

接入端子
L2: 5芯5.08mm间距插入式端子
HV: 3芯7.62mm间距插入式端子
LV: 4芯5.08mm间距插入式端子

功率
1S2T,1M2T:
<2W (L2), <3.5W (HV)
1SFP2T:
<2.3W (LV)

过载保护 支持
反接保护 支持
冗余保护 支持(12/24/48VDC)
机械结构 外壳 金属材质
散热方式 自然冷却,无风扇
防护等级 IP40
尺寸
30mm×115mm×91.5mm(W×H×D)(1S2T,1M2T)
31mm×114.5mm×94mm(W×H×D)(1SFP2T)
重量
0.46Kg(1S2T,1M2T)
0.3Kg(1SFP2T)
安装方式 DIN卡轨式或壁挂式
环境 工作温度 -40℃～+85℃
储存温度 -40℃～+85℃
相对湿度 5～95%无凝露
质保 MTBF 462741h (1S2T,1M2T)
MTBF 5777888h (1SFP2T)
保修期 5年
认证 CE, FCC
行业标准 EMI
FCC CFR47 Part 15,EN55032/CISPR22,Class A

EMS
IEC61000-4-2(ESD) ±8kV(contact),±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz-2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz)

机械
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)
机械尺寸

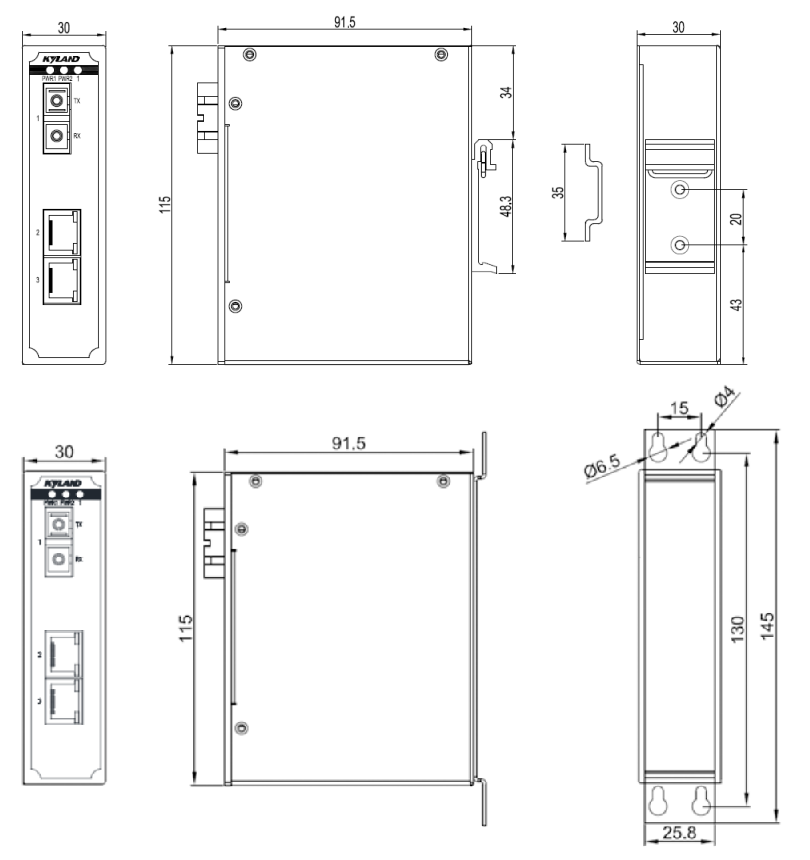

1S2T/1M2T:

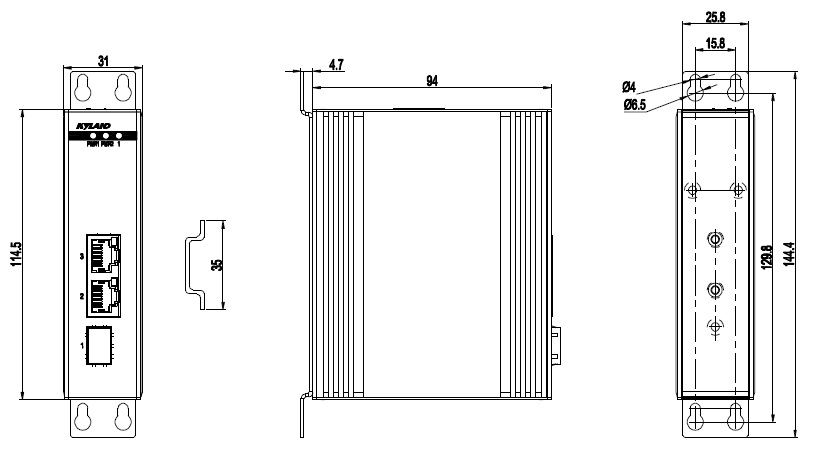

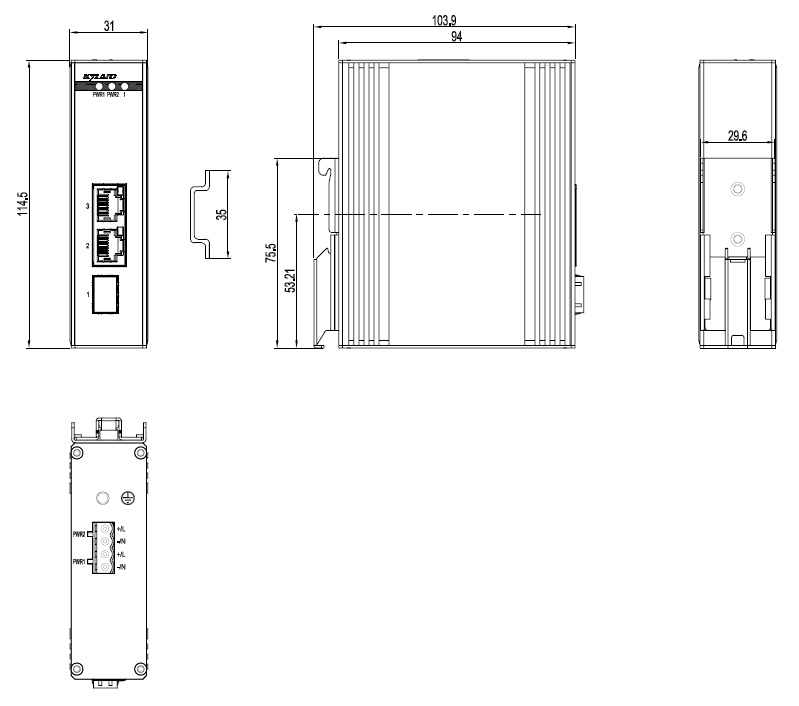

  1SFP2T:

订购信息

产品选型

型号 输出接口 电源 尺寸(W×H×D)
KOM300A-1S2T-SC40-L2-L2 1×100Base-FX 单模光口, SC连接头, 1310nm, 40km 2×10/100Base-T(X) RJ45电口 24-48VDC (18-72VDC),冗余输入 30mm×115mm×91.5mm
KOM300A-1S2T-SC40-HV 1×100Base-FX 单模光口, SC管接头, 1310nm, 40km 2×10/100Base-T(X) RJ45电口 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC),单路输入 30mm×115mm×91.5mm
KOM300A-1M2T-SC05-L2-L2 1×100Base-FX 多模光口, SC接线头, 1310nm, 5km 2×10/100Base-T(X) RJ45电口 24-48VDC (18-72VDC),冗余输入 30mm×115mm×91.5mm
KOM300A-1M2T-SC05-HV 1×100Base-FX 多模光口, SC插头, 1310nm, 5km 2×10/100Base-T(X) RJ45电口 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC),单路输入 30mm×115mm×91.5mm
KOM300A-1SFP2T-LV-LV 1×100Base-X SFPusb接口 2×10/100Base-T(X) RJ45电口 12-48VDC/18-30VAC,冗余输入 31mm×114.5mm×94mm


选购配件

硬件技术参数 配件批发表明
DT-BGAZ-01 插座开关面板配置板
DT-FCZ-RJ45-01 单口RJ45防火罩
