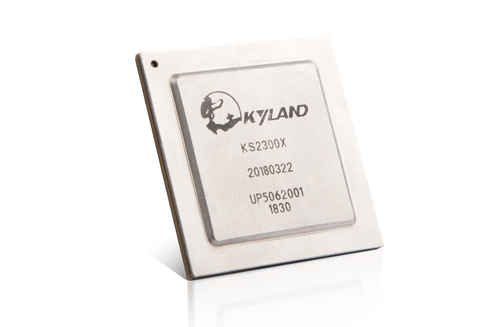

KS2300X
产品简介
       KS2300X是APP于app软件无限路由电（SDR）方案设置中的基带清理单片机存储芯片。KS2300Xibms为了高机关效能的APP清理器，及其二个微波网络通讯基带清理子机系统性。每位微波网络通讯基打包带机系统性ibms为一种协议格式清理器、一种专用DSP和一种高质量指标矢量素材DSP。单片机存储芯片中也ibms为了微波网络通讯清理所用的ASIC变快器。在此类变快器的辅助工具下，潜在客户也可以构建高吞吐率的自定议无限路由微波网络通讯。KS2300X采用了的一部分特定的低输出功率设置，此类设置有利于促进在很多微波网络通讯应用场景下获得高质量指标和低输出功率性能指标。

利用范畴

SDR通讯网络控制器，点到点通讯网络，自组网通讯网络，物登陆网通讯网络小站基带加工处理。

打包封装问题

关键特性
国产a自行人工控制的应用移动电基带治疗集成电路集成ic，集成电路集成ic的新产品开发、转化成、封口和测量都是在中国 高特性、低输出功率双模消息队列基带治理，每个状态都能可以支持上限波特率到100Mbps 基带补救器中的运算資源方便可配，可不可以依据弧形基带补救的缜密度，主要采用一套套以及多套运算資源完毕弧形补救 鼓励多种rf射频接口协议，就能够达成2套2x2 MIMO，或许1套4x4 MIMO 提拱多种不同传输编音频解码器数据产品促进，鼓励RS、卷积、Turbo、LDPC、Polar的编音频解码器数据促进 网络通讯时延网络架构不支持无线信道迭代更新稳定聚类算法推动 集成化高精确时间观念法求
性能参数
KS2300X
芯片通用特性 集成E-Fuse
集成SHA/AES加速器
集成芯片温度监测模块
集成东土守时方案
支持芯片唯一编号(UID)
支持安全启动
数字内核电压范围：0.8~1.0V
数字I/O 1.8V，3.0V (SDIO, SIM, 键盘接口)
模拟电压0.9/1.8/3.3V
深度睡眠功耗： < 4mW
工作功耗：200mW ~ 4W
ESD, 2KV HBM
T存储: -55℃~ 150℃
T环境: -40℃~ 85℃
T结温: -40℃~ 125℃
28nm 工艺
FLBGA, 23mm x 23mm, 0.65-pitch
符合环保要求, 符合ROHS规范
应用处理器 ARM CortexTM A7双核，主频最高到1.1GHz
32KB L1 I-Cache ，32KB L1 D-Cache
256KB L2 Cache
支持NEON，支持SIMDv2/VFPv4指令集
基带处理子系统 支持两个基带处理子系统，支持两个波形通信同时处理
每个基带处理子系统包括:
 一个协议处理器
 一个 CEVA X1643 DSP
 一个 CEVA XC4500 DSP
 一个ASIC 通信加速器集（HAC）
每个协议处理器:
 ARM CortexTM A7，主频最高到1.1GHz
 32KB L1 I-Cache ，32KB L1 D-Cache
 256KB L2 Cache
 支持NEON，支持SIMDv2/VFPv4指令集
每个X1643 DSP:
 VLIW 指令架构
 频率范围24~614.4MHz
 峰值处理能力达到 2.46GMAC/s
每个 XC4500 DSP:
 VLIW 指令架构
 频率范围24~614.4MHz
 支持浮点协处理，兼容IEEE 754 单精度规范
 峰值处理能力达到 41.8GMAC/s
4M byte片上共享SRAM
ASIC硬件加速器包括:
 通用数字前端处理单元
 发送链路级联上采样滤波器，上采样率1 ~ 32倍
 接收链路级联下采样滤波器，下采样率1 ~ 64倍
 可编程发送信道成形滤波器
 可编程接收信道匹配滤波器
 支持发送通道NCO/Cordic
 支持接收通道NCO/Cordic
 高性能FFT/IFFT 处理器
 LTE-A HARQ 处理器
 MIMO 检测
 LTE-A Turbo编解码器
 LTE-A Viterbi 编解码器
 5G Polar编解码器
 5G LDPC编解码器
 RS编解码器
 符合3Gpp标准的加解密模块
射频接口 支持两套射频接口
每套射频接口:
 兼容 JESD 207
 支持AD9361 LVDS 模式
 支持CX9261
 支持digital RF V1.12
 支持RX6001B
 支持SPI interface
 支持MIPI RFFE 接口
 支持32 射频控制IO
外部存储接口 支持Nand flash接口
支持SPI nor 接口
支持eMMC 4.5 接口
支持DDR3(L)/LP DDR3 接口:
 时钟最高到 933MHz
 32-bit 位宽
 支持2 片选
 最大容量支持4G byte
通用外设接口 支持1 GMAC
支持3 USB 3.0, DRD
支持3 SDIO3.0 host, 1 SDIO 3.0 slave
支持12 UART接口
支持6 SPI接口
支持3 I2C接口
支持2 ISO7816 ports
支持2 I2S/PCM ports接口
支持JTAG for ARM 和DSP
支持4 对PWM
支持6 通道事件采集
支持 5x5键盘接口
支持12-bit 8 通道AuxADC
支持2 个12-bit DAC

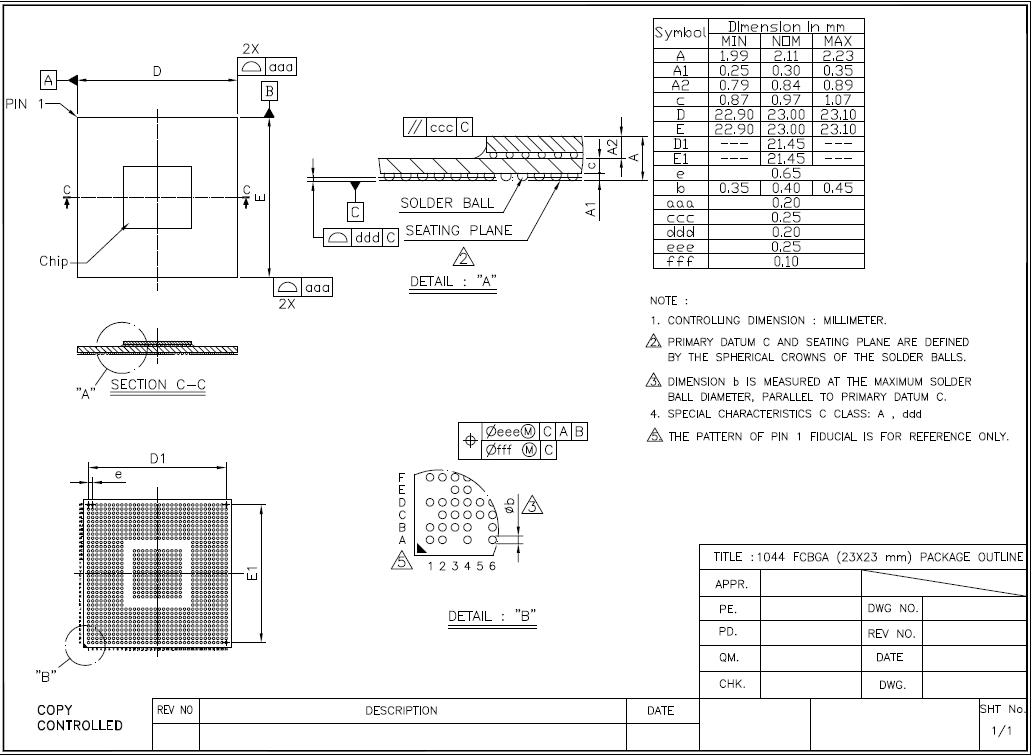

机械尺寸
