| KYAO-080* 8通道模拟量输出模块 | |
| I/O通道规格 | 通道数量 8 DAC分辨率 12-bit 单调性 单调 输出范围 0 ~20 mA(KYAO-0801);-10~10VDC(KYAO-0802) 输出精度 ±0.1%@(25℃),±0.4%@(-40~75℃)(KYAO-0801);±0.1%@(25℃),±0.2%@(-40~75℃)(KYAO-0802) 通道带载能力 MAX.750Ω@24VDC.F.S(KYAO-0801);MIN.1KΩ.F.S(KYAO-0802) 阶跃响应时间 MAX.20ms(KYAO-0801);MAX.15ms(KYAO-0802) 隔离耐压 1500VDC@1min@5mA |
| 指示灯 | 电源指示灯 PWR 系统指示灯 RUN,ALM,COM 通道指示灯 CH1,CH2,…,CH8 |
| 电源 | 模块工作电源 专用电源模块，通过扩展连接器供电 系统侧输入电压 12V±10% 系统侧最大功耗 1.2W 现场侧输入电压 24V，+20%/-15% 现场侧最大功耗 0.5W |

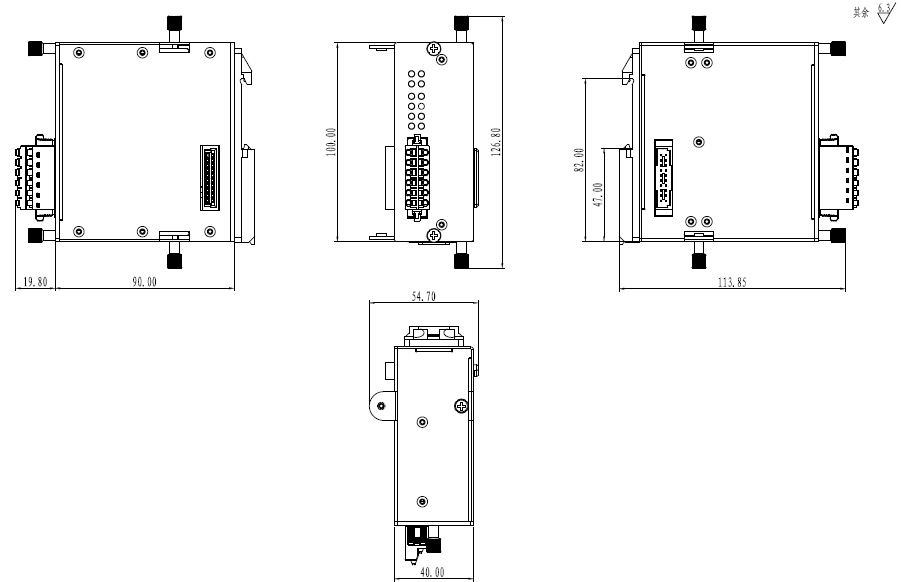

| 机械结构 | 机械结构 铝质外壳 防护等级 IP30 尺寸 40mm x 100mm x 90mm (W x H x D) 整机重量 500g 安装方式 导轨安装 |
| 环境 | 工作温度 -40~75℃ 存储温度 -40~85℃ 海拔 最高 2000 米 湿度 95% （无凝露,40℃） |
| 行业标准 | EMI IEC 61000-6-4/CISPR 22 EMS IEC61000-4-2(ESD),±6kV(contact),±8kV(air),level 3 IEC61000-4-3(RS),10V/m(80MHz-1GHz),Level 3 IEC61000-4-4(EFT), ±1kV，Level 3 IEC61000-4-5(Surge), ±1kV，Level 3 IEC61000-4-6(CS),10V(0.15MHz-80kHz)，Level 3 IEC61000-4-8(工频磁场),30A/m，Level 3 振动 1G @ IEC-68-2-6，正弦波，5～500 Hz，1 Oct./min，1 hr/axis. 冲击 5G @ IEC-68-2-27，半正弦波，30 ms |
| KYAO-0801H | 8入口工作电流模拟输出组件 |
| KYAO-0802H | 8通道电压输出模块 |
KYAO-0801
