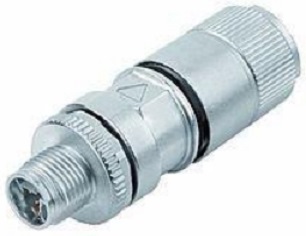

M12-X-8P-M-Crimp
M12 X-Code 8 Pin公头连接器
产品简介
M12 X-Code接触方式器用在非常多化学工業各个领域，有端电压、移动信号和实地现场串口通信的采用。它们的拥有四种体型，有着保持良好的电滋兼容屏蔽了技能，可采用在各个化学工業情景。M12-X-8P-M-Crimp是8 Pin公头接触方式器，它有着超高的稳定安全保障，采用IP67防护栏技能等级、-40℃～+85℃的作业温度表依据，采用在各个环境恶劣的作业情景。
关键特性
性能参数
产品规格
性能参数 最大电压：DC 60V/AC 50V
最大电流(40°C)：0.5A
阻燃等级：V0
机械结构 接线方式：压接接线
导线截面(AWG)：26-24
出线直径：6-7.5mm
防护等级：IP67
插拔周期：≥100 次插拔周期
环境参数 最高工作温度：+85 °C
最低工作温度：-40 °C
材料参数 外套壳体材料：铜合金
插针材料：铜合金
波纹弹簧材料：铜合金
卡环材料：弹簧钢
尾部壳体材料：锌合金
绝缘体材料：PA
压线环材料：铜合金
密封圈材料：NBR
电缆夹材料：PA
密封垫材料：NBR
尾部螺帽材料：锌合金
材料符合Rohs要求
机械尺寸

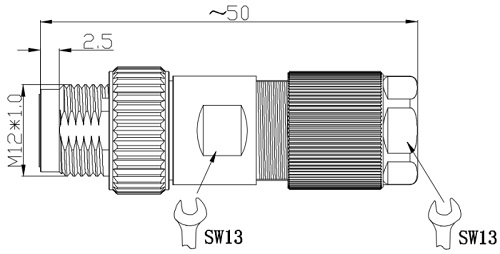

尽寸图

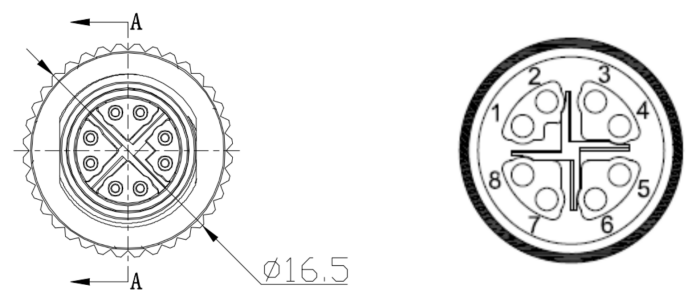

  接线端子排方式 图

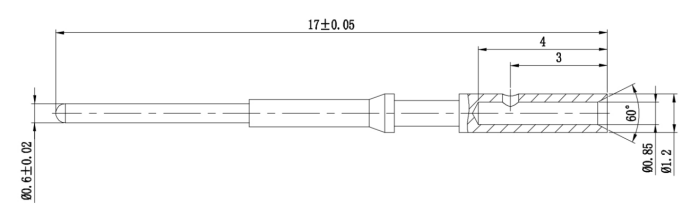

  插针宽度图

订购信息
SAP编码 产品型号 压线范围 出线直径 对应插针编码 对应插针型号
107100245 M12-X-8P-M-Crimp 26～24AWG 6～7.5mm 107100569 M12-X-8P-M-Crimp插针
