| 产品规格 | |
| 技术参数 | 标准 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-TX和100Base-FX) |
| 交换属性 | MAC表 8K 包缓冲区 2Mbit 包转发率 5.7Mpps 交换延迟 <10μs |
| 接口 | 百兆端口 100Base-X, SFP接口 10/100Base-T(X), RJ45接口 |
| 指示灯 | 前面板指示灯 电源指示灯:PWR1, PWR2 接口指示灯:Link/ACT, Speed (电口); Link/ACT(光口) |
| 拨码开关 | 开启/关闭广播风暴抑制功能 |
| 电源 | 输入电压 12-48VDC/18-30VAC 接入端子 4芯5.08mm间距插入式端子 功率 <8W 过载保护 支持 反接保护 支持 冗余保护 支持 |

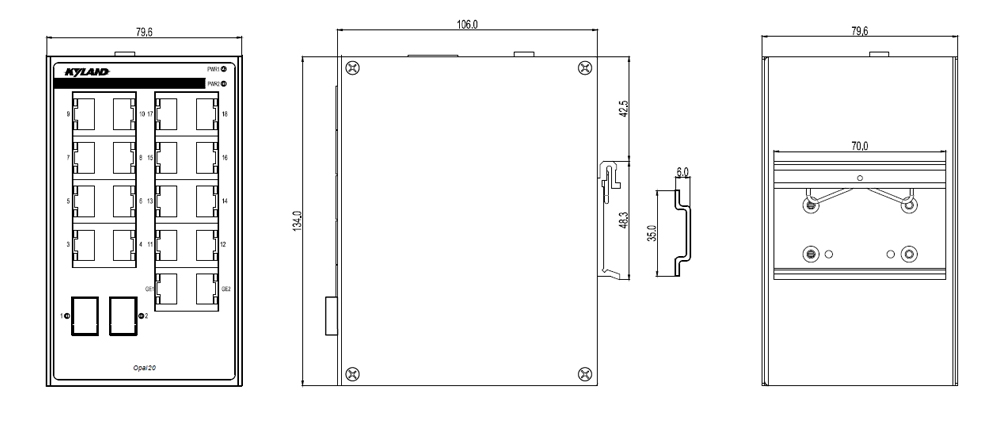

| 机械结构 | 外壳 金属材质 散热方式 自然冷却,无风扇 防护等级 IP30 尺寸 79.6mm×134mm×106mm (W×H×D) 重量 0.7Kg 安装方式 DIN卡轨式或壁挂式 |
| 环境 | 工作温度 -40℃～+75℃ 储存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 2004504h 保修期 5年 |
| 认证 | CE, FCC, UL61010, Class I Div 2 |
| 行业标准 | EMI FCC CFR47 Part 15, EN55022/CISPR22, Class A EMS IEC61000-4-2(ESD): ±6kV (contact), ±8kV (air) IEC61000-4-3(RS): 10V/m (80MHz～2GHz) IEC61000-4-4(EFT): Power Port: ±2kV; Data Port: ±1kV IEC61000-4-5(Surge): PowerPort: ±1kV/DM, ±2kV/CM; Data Port: ±2kV IEC61000-4-6(CS): 10V (150kHz～80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
产品选型
| 产品型号 | 输出接口 | 电源 |

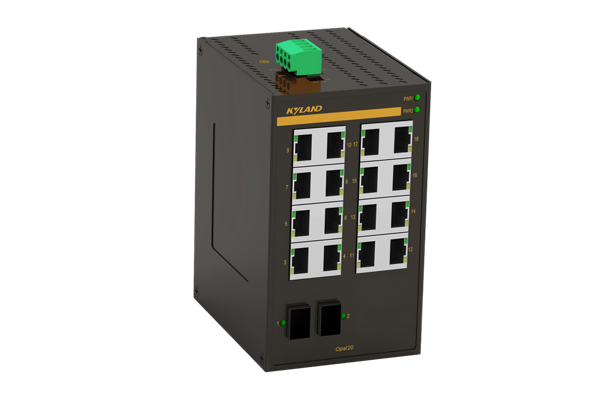

| Opal20-2SFP16T-LV-LV | 2×100Base, SFP接口; 16×10/100Base-T(X) RJ45电口 | 12-48VDC/18-30VAC, 冗余输入 |
选购配件
| 零部件技术参数 | 配件价格说明书 |
| 百兆SFP模组 | 考虑工业生产级百兆SFP模快选择表 |
| DT-BGAZ-02 | 壁挂式安裝板 |
| DT-FCZ-RJ45-01 | 单口RJ45防潮罩 |
