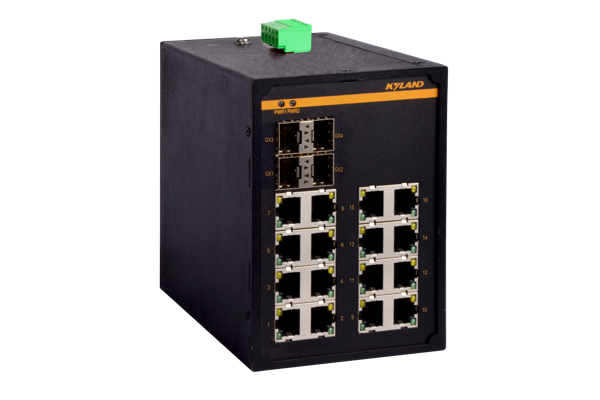

Opal20
20G端口非网管型卡轨式交换机
产品简介
Opal20非微信网络设备变换机符合便捷的表层结合和能信的机械耐磨性，支持软件数量最多4个100/1000M SFP接口方式+16个10/100/1000M电口，即插即用。其IP40防护系统的合金材料设备壳，抗强振动式的卡轨座，-40℃~+75℃严重自然室内环境的温度习惯功能及优质的EMC电磁能兼容机械耐磨性，使该品类车辆符合在严重化工自然室内环境下平稳能信工作任务的功能，能够为电能，智能化公路网，电子厂自然化，短视频摄像头监控等化工软件应用邻域成立迅速的平稳的百兆/千兆数据终端是接入微信网络保驾服务保障。
关键特性
可以4个100Base-X, 1000Base-X SFP接头，16个10/100/1000M电口 符合规定工农业三级职业资格证书电磁波兼容性问题规定 IP40安全防护网级别 CE, FCC注册
性能参数
产品规格
技术参数 标准
IEEE 802.3i (10Base-T)
IEEE 802.3u (100Base-T and 100Base-FX)
IEEE 802.3ab (1000Base-T)
IEEE 802.3z (1000Base-SX/LX)
交换属性 MAC表 8K
包缓冲区 4.1Mbit
包转发率 29.8Mpps
交换延迟 <5μs
超长帧长度 10000 bytes
接口 千兆端口
100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口
10/100/1000Base-T(X), RJ45接口
指示灯 前面板指示灯
电源指示灯:PWR1,PWR2
接口指示灯:Link/ACT,Speed(电口);Link/ACT(光口)
电源 输入电压 24-48VDC(18-72VDC)
接入端子 5芯5.08mm间距插入式端子
功率 <18W
过载保护 支持
反接保护 支持
冗余保护 支持
机械结构 外壳 金属材质
散热方式 自然冷却,无风扇
防护等级 IP40
尺寸88mm×135mm×137mm (W×H×D)
重量 1.25Kg
安装方式 DIN卡轨式或壁挂式
环境 工作温度 -40℃～+75℃
储存温度 -40℃～+85℃
相对湿度 5～95%无凝露
质保 保修期 5年
认证 CE, FCC
行业标准 EMI
FCC CFR47 Part 15,EN55032/CISPR22,Class A
EMS
IEC61000-4-2(ESD) ±6kV(contact),±8kV(air)
IEC61000-4-3(RS) 10V/m(80MHz～2GHz)
IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV
IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±1kV
IEC61000-4-6(CS) 10V(150kHz～80MHz)
机械
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)

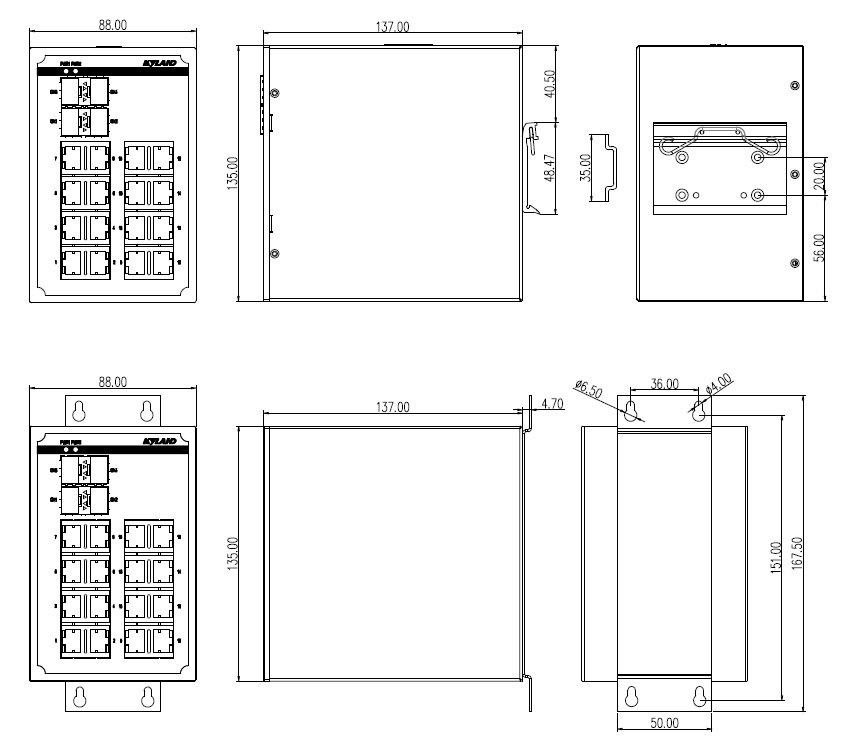

机械尺寸

订购信息

产品选型

产品型号 输出接口 电源
Opal20-4GX16GE-L2-L2 4×100Base-X, 1000Base-X SFP接口; 16×10/100/1000Base-T(X) RJ45电口 24-48VDC (18-72VDC),冗余输入


选购配件

零配件规格型号 备件介绍
SFP方案 考虑制造业级SFP包块采购表
DT-BGAZ-02 挂壁式的安装板
DT-FCZ-RJ45-01 单口RJ45防污罩
