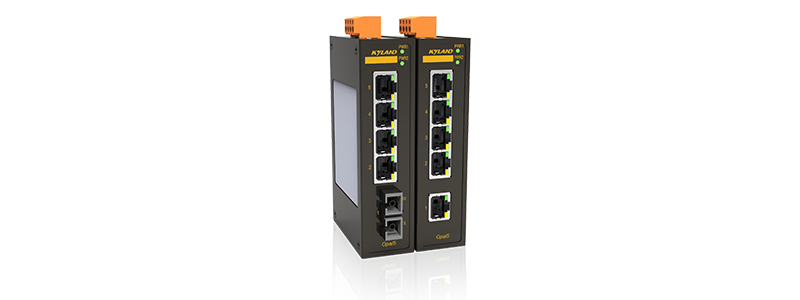

Opal5
5端口非网管型卡轨式交换机
产品简介
Opal5非网吧网管变换机是专为行业自動化有效把控好范畴开发的产品的。Opal5扶持1个大概百兆光電可以选择择动态数据接口和4个百兆RJ45电口。设备上方的拨码启闭该用于有效把控好播音飓风遏制基本功能的启动和取消。Opal5扶持SC/FC/ST/SFP百兆光口类型、， IP30保护等级划分的塑料塑料壳，可以选择择的窄温（-10 - 60℃）和宽温（-40 - 85℃）型號，具备了各个行业应用领域规定，、确保了恶略行业坏境中怏速和可靠的的动态数据数据传输。
关键特性
性能参数
产品规格
技术参数 标准
IEEE 802.3i (10Base-T)
IEEE 802.3u (100Base-TX和100Base-FX)
IEEE 802.3x
交换属性 MAC表 2K
包缓冲区 1Mbit
包转发率 0.75Mpps
交换延迟 <10μs
接口 百兆端口
100Base-FX,单/多模SC/FC/ST任选;
100Base-X, SFP接口
10/100Base-T(X), RJ45接口
指示灯 前面板指示灯
电源指示灯: PWR1,PWR2
接口指示灯:Link/ACT,Speed(电口);Link/ACT(光口)
拨码开关 开启/关闭广播风暴抑制功能
电源 输入电压 12-48VDC/18-30VAC
接入端子 5.08mm间距插入式端子
功率 <3.4W
过载保护 支持
反接保护 支持
冗余保护 支持
机械结构 外壳 金属材质
散热方式 自然冷却,无风扇
防护等级 IP30
尺寸 30mm×115mm×68mm(W×H×D)
重量 0.2Kg
安装方式 DIN卡轨式或壁挂式
环境 工作温度 -10℃～+60℃(Opal5-E)
-40℃～+85℃
储存温度 -55℃～+125℃
相对湿度 0～95%无凝露
质保 MTBF 5832000h
保修期 5年
认证 CE, FCC,UL61010, Class I Div 2, IECEx,ATEX Zone 2, Ex ec IIC T4 Gc
行业标准 EMI
FCC CFR47 Part 15,EN55022/CISPR22,Class A

EMS
IEC61000-4-2(ESD) ±6kV(contact),±8kV(air)
IEC61000-4-3(RS) 10V/m(80MHz～2GHz)
IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV
IEC61000-4-5(Surge)PowerPort:±1kV/DM,±2kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 10V(150kHz～80MHz)

机械
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)
机械尺寸

订购信息

产品选型

推荐型号

成品类型 Opal5-Ports-Connector-PS1-PS2 Opal5-E-Ports-Connector-PS1-PS2
二维码界定 二维码选择型号
N/A:宽温 E:窄温 本职工作环境温度-40℃-85℃ 事情溫度-10℃-60℃
Ports:端口号 5T=5×10/100Base-T(X) RJ45电口 1S4T=1×100Base-FX,单模光口;4×10/100Base-T(X) RJ45电口 1M4T=1×100Base-FX,多模光口;4×10/100Base-T(X) RJ45电口 1SFP4T=1×100Base-X,SFP模块;4×10/100Base-T(X)RJ45电口
Connector:百兆光口性能参数（仅实适用配有1S/1M端口处的型号查询） SC05=SC连接头,多模,1310nm,5km ST05=ST管接头,多模,1310nm,5km FC05=FC线接头,多模,1310nm,5km SC40=SC连接头,单模,1310nm,40km ST40=ST插头,单模,1310nm,40km FC40=FC连接管,单模,1310nm,40km SC60=SC连接头,单模,1310nm,60km SC80=SC直接头,单模,1550nm,80km NA：无百兆光口时, Connector项为空
PS1-PS2:冗余备份主机电源输人 LV-LV=12-48VDC/18-30VAC,多余输人


选购配件

配件型号

配件说明
百兆SFP传感器 参考资料行业级百兆SFP接口采购表
DT-BGAZ-01 插座开关面板配置板
DT-FCZ-RJ45-01 单口RJ45防潮罩
