| 产品规格 | |
| 技术参数 | 标准 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-TX和100Base-FX) |
| 交换属性 | MAC表 2K 包缓冲区 1Mbit 包转发率 1.2Mpps 交换延迟 <10μs |
| 接口 | 百兆端口 100Base-FX,单/多模SC接口 10/100Base-T(X), RJ45接口 |
| 指示灯 | 前面板指示灯 电源指示灯: PWR1,PWR2 接口指示灯:Link/ACT,Speed(电口);Link/ACT(光口) |
| 拨码开关 | 开启/关闭广播风暴抑制功能 |
| 电源 | 输入电压 12-48VDC/18-30VAC 接入端子 4芯5.08mm间距插入式端子 功率 <4.6W 过载保护 支持 反接保护 支持 冗余保护 支持 |

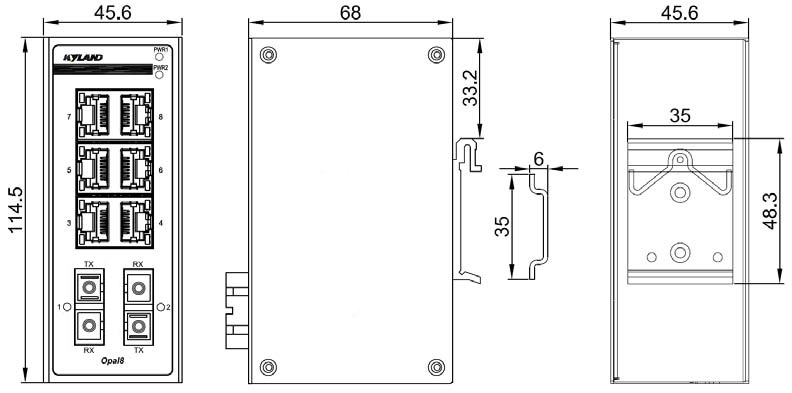

| 机械结构 | 外壳 金属材质 散热方式 自然冷却,无风扇 防护等级 IP30 尺寸 45.6mm×114.5mm×68mm(W×H×D) 重量 0.3Kg 安装方式 DIN卡轨式或壁挂式 |
| 环境 | 工作温度 -40℃～+75℃ 储存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 4044813h 保修期 5年 |
| 认证 | CE, FCC |
| 行业标准 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±1kV/DM;±2kV/CM; Data Port: ±2kV IEC61000-4-5(Surge)Power Port:±1kV/DM,±2kV/CM;Data Port:±2kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
产品选型
|
产品型号 |
输出接口 |
电源 |

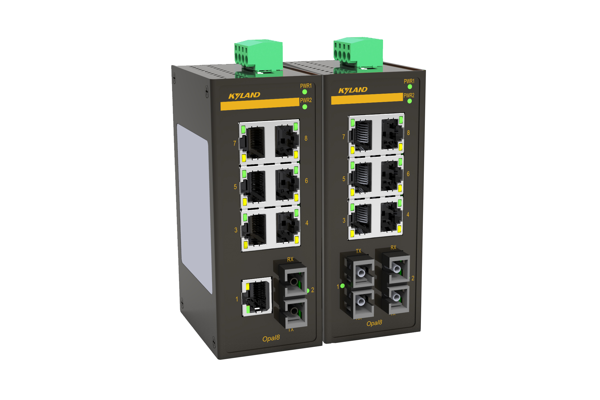

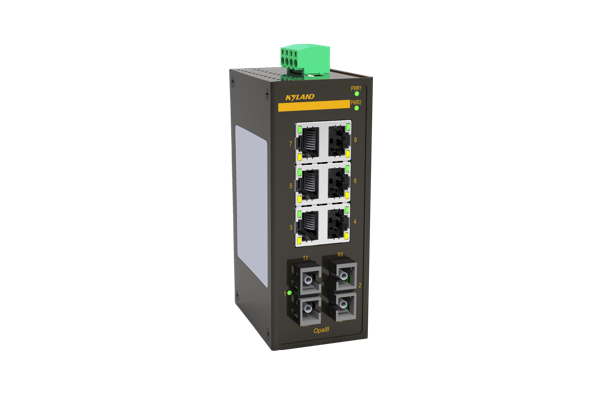

| Opal8-2S6T-SC40-LV-LV | 2×100Base-FX, 单模光口, SC线接头, 1310nm, 40km 6×10/100Base-T(X) RJ45电口 | 12-48VDC/18-30VAC,冗余系统放入 |
| Opal8-2M6T-SC05-LV-LV | 2×100Base-FX, 多模光口, SC线接头, 1310nm, 5km 6×10/100Base-T(X) RJ45电口 | 12-48VDC/18-30VAC,沉余输进 |
| Opal8-1S7T-SC40-LV-LV | 1×100Base-FX, 单模光口, SC金属接头, 1310nm, 40km 7×10/100Base-T(X) RJ45电口 | 12-48VDC/18-30VAC,冗余系统输进 |

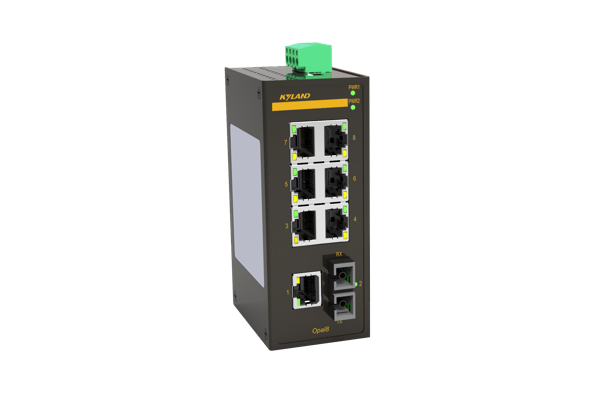

| Opal8-1M7T-SC05-LV-LV | 1×100Base-FX, 多模光口, SC直接头, 1310nm, 5km 7×10/100Base-T(X) RJ45电口 | 12-48VDC/18-30VAC,沉余发送 |
选购配件
|
配件型号 |
配件说明 |
| DT-BGAZ-01 | 壁挂式重新安装板 |
| DT-FCZ-RJ45-01 | 单口RJ45防灰罩 |
