| 产品规格 | |
| 时间源输入接口 | 卫星时间源 SAT-1：BNC接口(5V DC) 地面时间源1 ETH0/ETH1：PTPv2(IEEE1588) 地面时间源2 FI1 (ST-850nm MM) + FI2 (ST-850nm MM) |
| 守时性能 | 宽温晶振(TCXO) ＜55us/1h 恒温晶振(OCXO) ＜6us/24h |
| 网络端口 | 网口类型1 2*100M 以太网电口 网口类型2 2*100/1000M C/F(LC) 光电复用端口 |
| 性能参数 | NTP/SNTP 标配以太网口 ±50μs 扩展以太网口 ±10ms PTPv2(IEEE1588) 标配以太网口 ±50ns 脉冲信号 光纤 ±60ns TTL电平 ±60ns 差分电平 ±0.5μs 空接点 ±3μs IRIG-B 光纤 ±60ns TTL电平 ±60ns 差分电平 ±0.5μs 交流 ±20μs 串行报文 RS232 ±5ms RS485 ±5ms |
| 面板指示灯 | 电源状态指示灯：PSW 常亮：正常上电 常灭：断电 卫星状态指示灯：SAT 常亮：接收卫星数量≥4颗 常灭：接收卫星数量＜4颗 天线状态指示灯：ANT 常亮：天线状态正常 常灭：天线状态异常 锁定状态指示灯：LOCK 闪烁：LOCK状态(1次/秒)/守时状态(1次/3秒) 常灭：时钟未锁定/守时 |
| 面板按键 | UP 光标向左移/向前翻页 DOWN 光标向右移/向后翻页 ENTER 进入下级菜单/确认操作 ESC 返回上级菜单/取消操作 |
| 电源及告警 | 输入电压 110-220VAC/DC(85~264V AC/85~300V DC) 电压数量 单电源 接入端子 5-pin凤凰端子 维护接口 1路RDB9/RJ45接口 电源告警 1路凤凰端子常开和常闭继电气告警节点 状态告警 1路凤凰端子常开和常闭继电气告警节点 |
| 机械结构 | 安装方式 标准1U19英寸机架式安装 设备尺寸 W x H x D：483x 45x280mm 外壳材质 金属材质 设备净重 2.5kg 电磁兼容 IV标准 散热方式 自然冷却无风扇 |
| 环境 | 工作温度 -20℃~+70℃ 存储温度 -30℃~+80℃ 湿度 5%~95%，无凝结 |
| 质保 | 平均无故障运行时间 50000hrs 保修期 5年 |
| 认证 | CE认证 |
| 行业标准 | DL/T 1100.1-2018 电力系统时间同步系统第一部分：技术规范 GB/T 2423.3-2006 电工电子产品环境试验(idt IEC60062-2-78 2001) GB/T 60107-2000 (idt EIA/TIA-232-E) GB/T 11014-1989 平衡电压数字接口电路的电气特性(eqv EIA RS-422A) GB/T 11287-2000 继电器部分(ide IEC 60255-21-1：1988) GB/T 13279-2002 远动终端设备 GB/T 14537-1993 量度继电器和保护装置的冲击与碰撞试验(idt IEC 60255-21-2：1988) GB/T 17626.3-1998 电磁兼容试验和测量技术静电放电抗扰度试验 GB/T 17623.4-1998 电磁兼容试验和测量技术射频电磁场抗扰度试验 GB/T 17626.4-1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T 17626.5-1998 电磁兼容试验和测量技术浪涌(冲击)抗干扰度试验 GB/T 17626.8-1998 电磁兼容试验和测量技术工频磁场抗干扰度试验 GB/T 17626.9-1998 电磁兼容试验和测量技术脉冲磁场抗干扰度试验 GB/T 17626.10-1998 电磁兼容试验和测量技术阻尼震荡磁场抗干扰度试验 GB/T 17626.12-1998 电磁兼容试验和测量技术震荡抗干扰度试验 GB/T 19391-2003 全球定位系统(GPS)术语及定义 |
设备选型
推荐型号
| 产品型号 | 电源类型 | 晶振类型 | 网口类型 | 卫星模块 | PTP功能 | 光纤输入 |
| PTS-10X-1-11210XXXXXXXXXXXXX-XX | 110-220VAC/DC 单电源适配器 | 宽温晶振 (TCXO)＜55μs/1h | 2*100M 以太网电口 | 双输出模块，可差别孤立安装GPS/BDS | PTPv2特点 ETH0/ETH1网口苹果支持 | N/A |

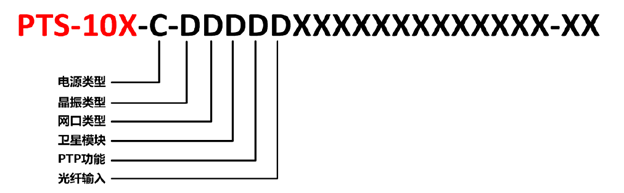

基本配置描述
| 类型 | P/N号 | 描述 |
| 电源类型-C | 1 | 110-220VAC/DC 单电源 |
| 晶振类型-D | 1 | 宽温晶振 (TCXO)＜55μs/1h |
| 3 | 恒温晶振 (OCXO)＜6μs/24h | |
| 网口类型-D | 1 | 2*100M 以太网电口 |
| 6 | 2*100/1000M C/F(LC) 光电复用端口 | |
| 卫星模块-D | 1 | GPS |
| 2 | GPS/BDS 双模块 | |
| 3 | GPS/GLN 双模块(定制型号) | |
| PTP功能-D | 1 | PTPv2工作(ETH0/ETH1网口认可) |
| 光纤输入-D | 0 | N/A |
| 1 | FI1 (ST-850nm MM)+ FI2 (ST-850nm MM) |
输出板卡(可选项)
|
类型 |
P/N号 |
描述 |
| 脉冲造成的数据信号输出的板卡 | PTS-10X-OUT-PPS-TTL-TB | 8的通道接插件电平脉宽卫星信号输出电压板卡 |
| PTS-10X-OUT-PPS-485-TB | 8入口通道接线端子排RS485差分电脉冲数据信息读取板卡 | |
| PTS-10X-OUT-CONTACT-TB | 8节点接线端子排秒激光脉冲发生器/分激光脉冲发生器空常闭触点打出板卡 | |
| IRIG-B数据信息打印输出板卡 | PTS-10X-OUT-IRIG-TTL-TB | 8的通道接线端子电平电流B码信号灯输出精度板卡 |
| PTS-10X-OUT-IRIG-850-FO | 6区域网络光纤ST-850nm直流电压B码数据信号输送板卡 | |
| PTS-10X-OUT-IRIG-485-TB | 8通畅接线端子RS485差分B码走势工作输出板卡 | |
| 串行的信号工作输出板卡 | PTS-10X-OUT-TOD-485-TB | 8渠道端子排RS485串行TOD的信号输出的板卡 |
软件功能
|
类型 |
P/N号 |
描述 |
| app软件用途 | PTS-10X-S11 | WEB + SNMP（默认要求） |
配件包选型
| 时钟服务器 | 对应时钟配件包 | |||
| 描述 | 说明 | 物料编码 | 物料描述 | 说明 |
| PTS-10X-1-11210XXXXXXXXXXXXX-XX | 单卫星通道，单电源 | 310007802 | 时钟服务器配件包-2-1-50-B | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，1个底座式天线支架，2条3m电源线，1个防雷器，1条30cm防雷器馈线 |
| 310007803 | 时钟服务器配件包-2-1-50-H | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，1个抱箍式天线支架，2条3m电源线，1个防雷器，1条30cm防雷器馈线 | ||
配件包说明
| 时钟配件包 | 包含配件 | ||
| 物料描述 | 说明 | 数量 | |
| 时钟服务器配件包-2-1-50-B | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 1 |
| PTS-ANT-MOUNT-BASE | 底座式安装支架 | 1 | |
| 连接线缆-3相电源线-3M(单头镀锡) | 3m交流电源线，单头镀锡，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及设备防雷器 | 1 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | 1 | |
| 时钟服务器配件包-2-1-50-H | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 1 |
| PTS-ANT-MOUNT-HOOP | 抱箍式安装支架 | 1 | |
| 连接线缆-3相电源线-3M(单头镀锡) | 3m交流电源线，单头镀锡，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及设备防雷器 | 1 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | 1 | |
| 时钟服务器配件包-2-2-50-B | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 2 |
| PTS-ANT-MOUNT-BASE | 底座式安装支架 | 2 | |
| 连接线缆-3相电源线-3M(单头镀锡) | 3m交流电源线，单头镀锡，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及设备防雷器 | 2 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | 2 | |
| 时钟服务器配件包-2-2-50-H | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 2 |
| PTS-ANT-MOUNT-HOOP | 抱箍式安装支架 | 2 | |
| 连接线缆-3相电源线-3M(单头镀锡) | 3m交流电源线，单头镀锡，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及设备防雷器 | 2 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | 2 | |
配件说明
| 类型 | 物料描述 | 说明 |
| GPS天线 | PTS-ANT-GPS-30-BNC | GPS单模天线(30m线缆含蘑菇头) |
| PTS-ANT-GPS-50-BNC | GPS单模天线(50m线缆含蘑菇头) | |
| PTS-ANT-GPS-100-BNC | GPS单模天线(100m线缆含蘑菇头) | |
| BDS天线 | PTS-ANT-GPS-BDS-30-BNC | GPS/BDS双模天线(30m线缆含蘑菇头) |
| PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | |
| PTS-ANT-GPS-BDS-100-BNC | GPS/BDS双模天线(100m线缆含蘑菇头) | |
| GLONASS天线 | PTS-ANT-GPS-GLN-30-BNC | GPS/GLN双模天线(30m线缆含蘑菇头) |
| PTS-ANT-GPS-GLN-50-BNC | GPS/GLN双模天线(50m线缆含蘑菇头) | |
| PTS-ANT-GPS-GLN-100-BNC | GPS/GLN双模天线(100m线缆含蘑菇头) | |
| 双频蘑菇头 | PTS-ANT-GPS-BDS-N | GPS/BDS双频蘑菇头(N型接头) |
| 三频蘑菇头 | PTS-ANT-GPS-BDS-GLN-N | GPS/BDS/GLN三频蘑菇头(N型接头) |
| 天线同轴电缆 | PTS-ANT-CABLE-30 | 30m单卫星天线同轴电缆 |
| PTS-ANT-CABLE-50 | 50m单卫星天线同轴电缆 | |
| PTS-ANT-CABLE-80 | 80m单卫星天线同轴电缆 | |
| PTS-ANT-CABLE-100 | 100m单卫星天线同轴电缆 | |
| 电源线 | 连接线缆-3相电源线-3M(单头镀锡) | 3m交流电源线，单头镀锡，3芯，10A 250V |
| 信号放大器 | PTS-ANT-AMPLIFIER | 天线信号放大器(个/100m及以上天线长度) (需定制，如需使用请联系公司) |
| 设备防雷器 | PTS-ANT-LIGHTING | 天线及设备防雷器 |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | |
| 蘑菇头安装支架 | PTS-ANT-MOUNT-BASE | 底座式安装支架 |
| PTS-ANT-MOUNT-HOOP | 抱箍式安装支架 |
选型订购(模板)
|
订购信息 |
描述 |
| 总体配资： PTS-10X-1-26200XXXXXXXXXXXXX-XX | PTS-10时数据同时进行服务于器1台(规则1U19寸大机箱)含LCD夜晶提示 屏，GPS/BDS双模卫星信号接收到引擎3个，恒溫晶振(OCXO≤12us/12h) 3个，2*100/1000M光电子多路复用以太网主板接口(不支撑NTP/SNTP手机网络数据同时进行授时信息板块，不含有SFP引擎)，闹钟不支撑交流交流电源及失步告警，85-264V AC/DC单交流交流电源引擎。 |
| 模拟输出板卡： PTS-10X-OUT-PPS-TTL-TB PTS-10X-OUT-IRIG-850-FO | 8入口端子排电平单脉冲4g信号输出精度板卡*1块 6的通道光纤宽带ST-850nm交流电B码数据读取板卡*1块 |
| 平台调试： PTS-10X-S10 | WEB即远程配置单标准化管理平台基本功能 |
| 无线硬件配置： PTS-ANT-GPS-BDS-50-BNC*1 PTS-ANT-LIGHTING*1 | GPS/BDS双模通讯卫星同轴电缆(50米线材含菌类头)*1套 全向天线及机器设备防雷器*一 |
