| 软件特性 | |
| 串口功能 | 提供API接口，支持基于Linux平台的二次开发 支持RS232/484/422与以太网协议的转换 支持串口软件流控 通过TCP Client白名单实现串口通信安全管理 支持串口镜像、Vlan划分、静态路由 通信数据统计 |
| 交换功能 | 支持VLAN,PVLAN 支持GVRP 支持端口聚合 支持端口流控 支持端口限速 支持广播风暴抑制 支持ARP |
| 冗余技术 | 支持DT-Ring, DT-Ring+, DT-VLAN协议族，自愈时间<50ms 支持DRP,DHP,环网恢复时间<20ms 支持STP/RSTP |
| 组播技术 | 支持IGMP Snooping 支持GMRP 支持静态组播 |
| 安全技术 | 支持HTTPs/SSL 支持SSH 支持TACACS+ 支持IEEE802.1X 支持端口MAC地址绑定 支持端口安全 支持AAA |
| 服务质量管理 | 支持SP, WRR队列调度 |
| 管理与维护 | 支持Console, Telnet, WEB管理方式 支持SNMPv1/v2c/v3，可通过Kyvision集中管理 支持FTP/TFTP软件升级 支持电源告警，端口告警和环告警 支持环路检测 支持CRC保护 支持RMON 支持端口镜像 支持线缆检测 支持Syslog 支持LLDP 支持Link-check |
| IP管理 | 支持DHCP server/snooping/client，DHCP Option 82 |
| 时钟管理 | 支持SNTP Client |
| 产品规格 | |
| 标准 | RS232/485/422 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX和100Base-FX) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1D(STP) IEEE 802.1w(RSTP) |
| 交换属性 | 优先级队列 4 VLAN数 256 VLAN ID 1～4093 组播组数 256 MAC表 8K 包缓冲区 2Mbit 包转发率 0.9Mpps 交换延迟 <5μs |
| 接口 | 百兆端口 100Base-FX,单/多模,SC/ST/FC任选; 10/100Base-T(X),RJ45接口 串行口 RS232/RS485/RS422,RJ50接口 Console口 RS232,RJ45接口 告警端口 3芯5.08mm间距插入式端子,250VAC/220VDC Max, 2A Max |
| 指示灯 | 前面板指示灯 运行指示灯:Run1 串口服务器运行指示灯:Run2 告警指示灯:Alarm (12/24/48VDC输入型号支持) 电源指示灯:PWR1,PWR2 环指示灯:Ring 接口指示灯:Link/ACT,Speed(电口);Link/ACT(光口) 串口收发指示灯:发送数据(绿色), 接收数据(黄色) |
| 按钮 | Reset支持交换系统重启和恢复默认配置 |
| 电源 | 输入电压 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC); 24-48VDC(18-72VDC); 12-24VDC(9-36VDC) 接入端子 5芯5.08mm间距插入式端子 功率 <10W 过载保护 支持 反接保护 支持 冗余保护 支持 |

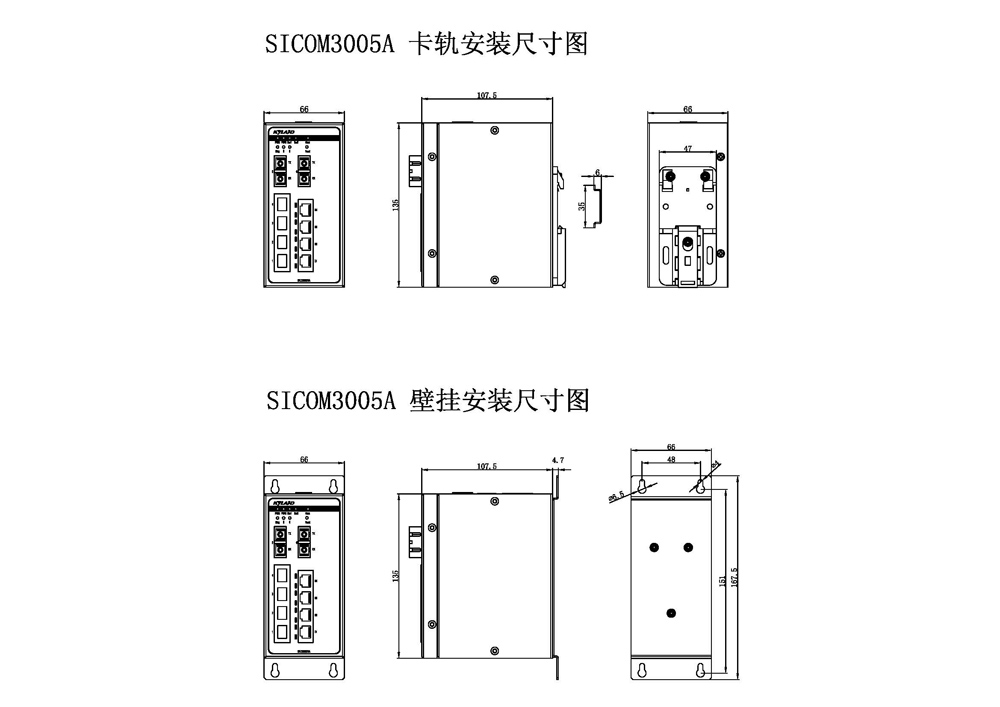

| 机械结构 | 外壳 金属材质 散热方式 自然冷却,无风扇 防护等级 IP40 尺寸 66mm×135mm×107.5mm(W×H×D) 重量 0.6Kg 安装方式 DIN卡轨式或壁挂式 |
| 环境 | 工作温度 -40℃～+75℃ 储存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 307699h 保修期 5年 |
| 行业标准 | EMI CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
产品选型
推荐型号
| 企业产品型號 | SICOM3005A-Ports-Connector-PS1-PS2 SICOM3005A-Ports-Connector-PS1 |
| 编号设定 | 代碼挑选 |
| Ports:串口 |
2S4T4D=2×100Base-FX,单模光口;4×10/100Base-T(X) RJ45电口;4个RS232/485/422串口 2M4T4D=2×100Base-FX,多模光口;4×10/100Base-T(X) RJ45电口;4个RS232/485/422串口 6T4D=6×10/100Base-T(X) RJ45电口;4个RS232/485/422串口 2S4T=2×100Base-FX,单模光口;4×10/100Base-T(X) RJ45电口 2M4T=2×100Base-FX,多模光口;4×10/100Base-T(X) RJ45电口 6T=6×10/100Base-T(X) RJ45电口 |
| Connector:百兆光口参数设置 | SC05=SC管接头,多模,1310nm,5km ST05=ST金属接头,多模,1310nm,5km FC05=FC线接头,多模,1310nm,5km SC40=SC接线头,单模,1310nm,40km ST40=ST直接头,单模,1310nm,40km FC40=FC插头,单模,1310nm,40km SC60=SC连接管,单模,1310nm,60km SC80=SC接线头,单模,1550nm,80km NA：无百兆光口时, Connector项为空 |
| PS1-PS2:电显示 | L5-L5=12-24VDC(9-36VDC),沉余输进 |
| PS1:单电源开关手机输入 |
选购配件
|
配件型号 |
配件说明 |
| DT-BGAZ-09 | 插座开关面板怎么安装板 |
| DT-FCZ-RJ45-01 | 单口RJ45防潮罩 |
