| 软件功能 | |
| 交换功能 | 支持VLAN, PVLAN 支持端口聚合 支持端口流控 支持端口限速 支持广播风暴抑制 |
| 冗余技术 | 支持DT-Ring, DT-Ring+, DT-VLAN协议族, 自愈时间<50ms 支持STP/RSTP |
| 组播技术 | 支持IGMP Snooping 支持GMRP 支持静态组播 |
| 服务质量管理 | 支持SP, WRR队列调度 |
| 管理与维护 | 支持Console, Telnet, WEB管理方式 支持SNMPv1/v2c, 可通过Kyvision集中管理 支持FTP软件升级 支持IP/MAC冲突告警, 电源告警, 端口告警和环告警 支持RMON 支持端口镜像 支持LLDP 支持Link-check |
| 时钟管理 | 支持SNTP Server/Client |
| 产品规格 | |
| 标准 | IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-TX和100Base-FX) IEEE802.3x (流控) IEEE 802.1p (优先级) IEEE 802.1Q (VLAN) IEEE 802.1D(STP) IEEE 802.1w (RSTP) |
| 交换属性 | 优先级队列 4 VLAN数 256 VLAN ID 1～4093 组播组数 256 MAC表 8K 包缓冲区 2Mbit 包转发率 3.0Mpps 交换延迟 <5μs |
| 接口 | 百兆端口 100Base-FX,单/多模SC/ST/FC任选; 10/100Base-T(X), RJ45接口 Console口 RS232,RJ45接口 告警端口 2芯3.81mm间距插入式端子,250VAC/220VDC Max,2A Max |
| 指示灯 | 前面板指示灯 运行指示灯:Run 告警指示灯:Alarm 电源指示灯:PWR1,PWR2 接口指示灯:Link/ACT,Speed(电口);Link/ACT(光口) |
| 电源 | 输入电压 100-240VAC,50/60Hz;220VDC(85-264VAC/120-300VDC); 110VDC(77-154VDC); 24VDC(18-36VDC) 接入端子 3芯3.81mm间距插入式端子(24VDC); 3芯7.62mm间距插入式端子(110VDC,220VAC/DC) 功率 <9.7W 过载保护 支持 反接保护 支持 冗余保护 支持(24VDC) |

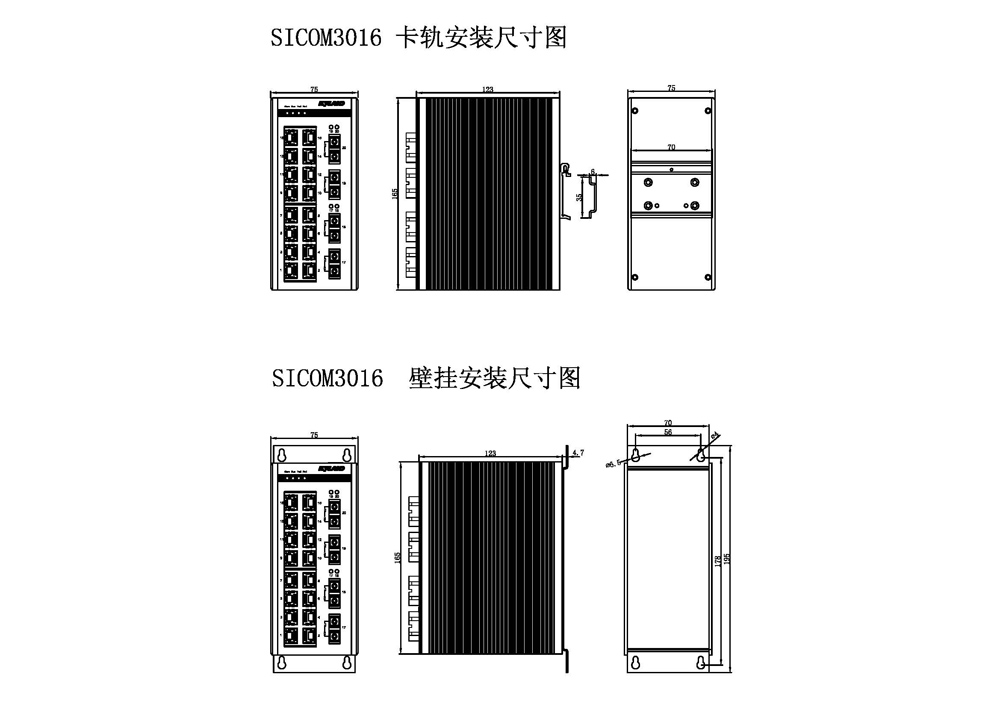

| 机械结构 | 外壳 金属材质 散热方式 自然冷却,无风扇 防护等级 IP40 尺寸 75mm×165mm×123mm(W×H×D) 重量 1.2Kg 安装方式 DIN卡轨式或壁挂式 |
| 环境 | 工作温度 -40℃～+85℃ 储存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 333775h 保修期 5年 |
| 认证 | 认证 CE(EMC), FCC: 采用L3:24VDC电源的型号. |
| 行业标准 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge) Power Port: ±1kV/DM, ±2kV/CM; Data Port: ±1kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
产品选型
推荐型号
| 护肤品形号 | SICOM3016-Ports-Connector-PS1-PS2 SICOM3016-Ports-Connector-PS1 |
| 代碼举例 | 编号选用 |
| Ports:串口 |
4S16T=4×100Base-FX,单模光口;16×10/100Base-T(X) RJ45电口
4M16T=4×100Base-FX,多模光口;16×10/100Base-T(X) RJ45电口
2S16T=2×100Base-FX,单模光口;16×10/100Base-T(X) RJ45电口
2M16T=2×100Base-FX,多模光口;16×10/100Base-T(X) RJ45电口
2S8T=2×100Base-FX,单模光口;8×10/100Base-T(X) RJ45电口（仅H1型号支持） 2M8T=2×100Base-FX,多模光口;8×10/100Base-T(X) RJ45电口（仅H1规格型号鼓励） 1S16T=1×100Base-FX,单模光口;16×10/100Base-T(X) RJ45电口 1M16T=1×100Base-FX,多模光口;16×10/100Base-T(X) RJ45电口 16T=16×10/100Base-T(X) RJ45电口 |
| Connector:百兆光口规格 | SC05=SC接线头,多模,1310nm,5km ST05=ST接线头,多模,1310nm,5km FC05=FC接线头,多模,1310nm,5km SC40=SC插头,单模,1310nm,40km ST40=ST连接头,单模,1310nm,40km FC40=FC连接管,单模,1310nm,40km SC60=SC接线头,单模,1310nm,60km SC80=SC连接头,单模,1550nm,80km NA：无百兆光口时, Connector项为空 |
| PS1-PS2:沉余电原手机输入 | |
| PS1:单24v电源录入 | H2=110VDC(77-154VDC),单路输进 |
选购配件
|
配件型号 |
配件说明 |
| DT-BGAZ-05 | 挂式安装使用板 |
| DT-FCZ-RJ45-01 | 单口RJ45除尘罩 |
