| 软件功能 | |
| 交换功能 | 支持VLAN,PVLAN 支持GVRP 支持端口聚合 支持端口流控 支持端口限速 支持广播风暴抑制 支持静态、动态ARP及老化时间配置 支持静态MAC地址配置 支持MAC地址老化时间配置 |
| 冗余技术 | 支持DT-Ring, DT-Ring+, DT-VLAN协议族，自愈时间<50ms 支持STP/RSTP，RSTP透传 |
| 组播技术 | 支持GMRP* 支持IGMP snooping 支持静态组播 |
| 服务质量管理 | 支持端口ACL 支持SP,WRR队列调度 支持802.1P(COS)，TOS，DSCP优先级 |
| 管理与维护 | 支持Console,Telnet,WEB管理方式 支持SNMPv1/v2c，可通过Kyvision集中管理 支持FTP方式软件升级及配置文件导入/导出 支持IP/MAC冲突告警,失电告警,电源告警,端口linkdown告警,环告警,SFP模块光功率告警,光口接收光功率告警,CPU/内存利用率告警,端口流量告警,CRC及丢包率告警 支持RMON（组1,2,3,9） 支持DDM 支持端口镜像 支持系统日志及运行日志，可保存到Flash以及发送到日志服务器，支持日志文件FTP方式上传 支持日志显示及清除 支持LLDP 支持Link-check 支持环路检测 支持端口CRC保护 |
| 安全功能 | 支持端口隔离 支持MAC地址数量限制 支持端口安全 |
| IP管理 | 支持DHCP Server* 支持DHCP Client 支持手工配置IP地址 |
| 时钟管理 | 支持SNTP Server* 支持SNTP Client 支持时区配置 |
| 产品规格 | |
| 技术参数 | 标准 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX和100Base-FX) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) |
| 交换属性 | 优先级队列 4 VLAN数 256 VLAN ID 1-4093 组播组数 256 MAC表 8K 包缓冲区 2Mbit 包转发率 2.9Mpps 交换延迟 <10μs |
| 接口 | 交换端口 100Base-FX, SFP接口 10/100Base-T(X), RJ45接口 Console口 RS232,RJ45接口 告警端口 3芯3.81mm间距插入式端子,250VAC/220VDC Max,2A Max,60W Max |
| 指示灯 | 前面板指示灯 运行指示灯:Run 告警指示灯:Alarm 电源指示灯:PWR1,PWR2 接口指示灯:Link/ACT,Speed 后面板指示灯 接口指示灯:Link/ACT 接口速率指示灯:Speed |
| 电源 | 输入电压 24-48VDC(18-72VDC) 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) 接入端子 3芯5.08mm间距插入式端子 功率 <21.6W 过载保护 支持 反接保护 支持 冗余保护 支持 |

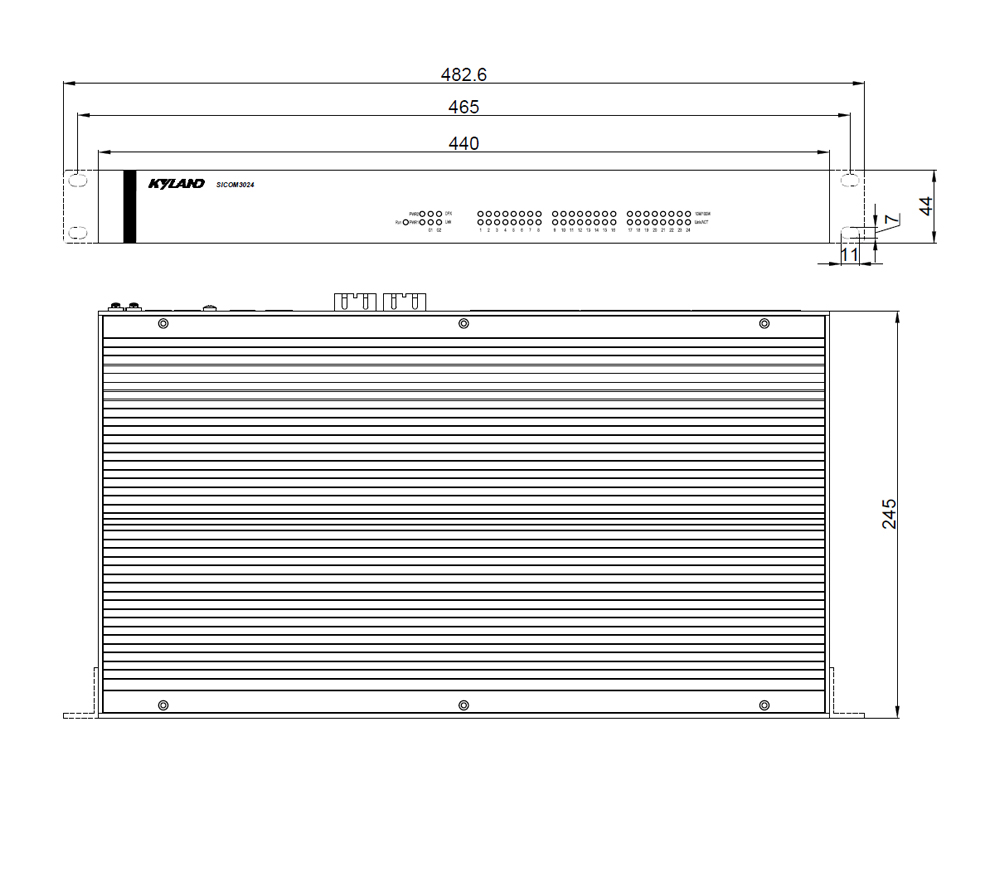

| 机械结构 | 外壳 金属材质 散热方式 自然冷却，无风扇 防护等级 IP40 尺寸 482.6mm×44mm×245mm(W×H×D) 重量 3Kg 安装方式 19英寸1U机架式 |
| 环境 | 工作温度 -40℃～+85℃ 储存温度 -40℃～+85℃ 相对湿度 5-95%无凝露 |
| 质保 | MTBF 318296h 保修期 5年 |
| 认证 | 产品最新认证动态请查询Kyland网站 |
| 行业标准 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) IEC61000-4-8(工频磁场) 100A/m(cont.),1000A/m(1s-3s) IEC61000-4-9(脉冲磁场) 1000A/m IEC61000-4-10(阻尼振荡) 100A/m IEC61000-4-12(振荡波) 2.5kV/CM,1kV/DM IEC61000-4-16(共模传导) 30V(cont.),300V(1s) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
产品选型
|
产品型号 |
型号说明 |
| SICOM3024-4SFP16T-HV-HV | 4×100Base-FX SFP接口; 16×10/100Base-T(X)电口，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，冗余电源 |
| SICOM3024-4SFP16T-L2-L2 | 4×100Base-FX SFP接口; 16×10/100Base-T(X)电口，24-48VDC(18-72VDC)，冗余电源 |
选购配件
| 配件 | 配件说明 |
| 百兆SFP模块 | 参考工业级百兆SFP模块选购表 |
| RJ45除尘罩 | 单口RJ45防潮罩，机型：DT-FCZ-RJ45-01 |
| 串口线 | RJ45/DB9，2米，编号：111030019 |
| 电原线 | 3相电源模块线，3米，识别码：111020004 |
| 交流电源接插件 | 单路电接插件，3芯5.08亳米排距，商品编码：107010520 |
| 告警接线端子排 | 3芯5.08豪米间隔距离告警接线端子排，编码查询：107010520 |
| 挂耳 | 独立使用挂耳，数字：109999003 |
Kyland-SICOM3024(高速铁路数据安全网专用)-硬件安装手册-V10-CN Kyland-SICOM3024(高速铁路数据安全网专用)-软件操作手册-V10-CN Kyland-SICOM3024-Datasheet-CN
