Ruby3A

3端口二层网管型卡轨式PRP/HSR交换机

产品简介

Ruby3A类型互转机是专为需要满足高安全性的制造业无线电脑网络数据上而制定，保证了符合要求IEC62439-3标准的的PRP(并行执行冗余系统备份商议范本)和HSR(高适用性无缝拼接冗余系统备份)商议范本。Ruby3A就能够保证单点洛天依零丢包，构造至关安全的通信网无线电脑网络数据上。全FPGA来源于彻底解决措施可使Ruby3A就能够在同时来源于上保证HSR和PRP的小软件可系统配置，因此具至关低的无线电脑网络数据上延长时间。Ruby3A帮助IEEE 1588v2，能能通过HSR/PRP无线电脑网络数据上，就能够保证高精确度的秒表微信同步.

关键特性

支持PRP(IEC62439-3-4)和HSR(IEC62439-3-5)
HSR/PRP端口光电可选(Combo)
支持基于硬件的IEEE1588v2
支持Reset功能
支持带外管理网口
符合IEC61850-3和IEEE1613

性能参数

软件功能
	冗余功能	支持PRP，故障恢复时间0ms 支持HSR，故障恢复时间0ms 支持PRP/HSR Coupling 支持Quadbox模式
	管理与维护	支持Console，Web，Telnet管理方式支持SNMPv1/v2c/v3 支持IEC 61850 MMS Server 支持LLDP 支持DHCP client 支持软件升级支持配置上传/下载支持FTP 支持Syslog 支持端口告警，内存/CPU利用率告警支持线缆检测
	时钟同步	支持PTPv2（IEEE1588-2008）TC模式，精度小于1us 支持NTP 支持SNTP
	安全特性	支持SSH 支持SFTP 支持TACACS+ 支持RADIUS
产品规格
	标准	IEEE 802.3ab(1000Base-T) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3u(100Base-TX和100Base-FX) IEC62439-3-5(HSR) IEC62439-3-4(PRP)
	接口	千兆光口：1000Base-X, 100Base-FX, SFP接口千兆电口：100/1000Base-T(X), RJ45接口调试口：RS232，RJ45接口告警接口：3芯5.08mm间距插入式端子,250VAC/220VDC Max,2A Max, 60W Max
	指示灯	运行指示灯:Run 告警指示灯:Alarm 电源指示灯:PWR1,PWR2 本地接口Link指示灯：L HSR/PRP工作模式指示灯:Mode 端口指示灯:Link/ACT
	按钮	Reset:系统复位按钮
	电源	输入电压： 24-48VDC(18-72VDC), 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) 接入端子： 5芯5.08mm间距插入式端子（低压） 3芯7.62mm间距插入式端子（高压）功率：<8W 过载保护：支持反接保护：支持冗余保护：支持
	机械结构	外壳：金属材质散热方式：自然冷却，无风扇防护等级：IP40 尺寸：66mm×135mm×107.5mm(W×H×D) 重量：1.25Kg 安装方式：DIN卡轨式或壁挂式
	环境	工作温度：-40°C to +85°C 储存温度：-40°C to +85°C 相对湿度：5～95%无凝露
	质保	MTBF：351889h 保修期：5年
	认证	CE, FCC EMC: EN 55032/35, EN 61000-6-4, EN 61000-6-2 Rail Traffic: EN 50121-4 IEC61850-3, IEEE1613 IEC 62368-1, EN 62368-1
	行业标准	EMI： FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS： IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) IEC61000-4-16(共模传导) 30V(cont.),300V(1s) 机械： IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落)

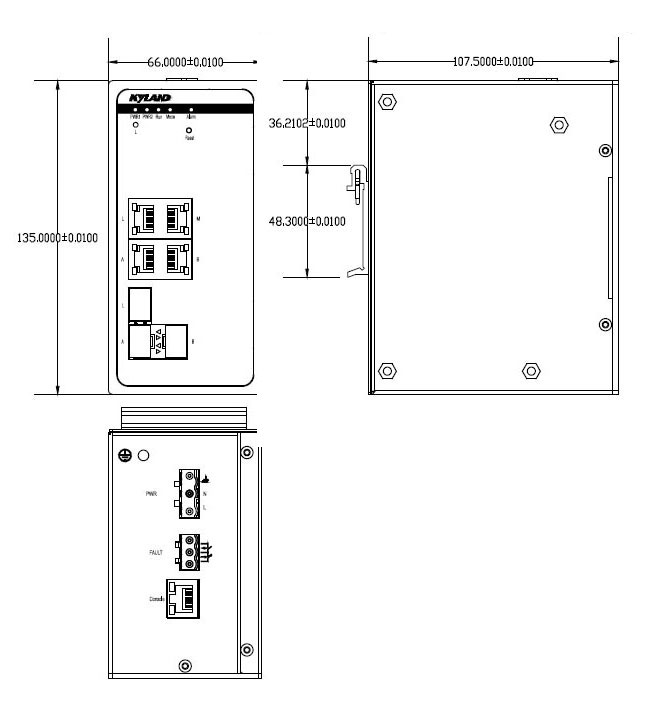

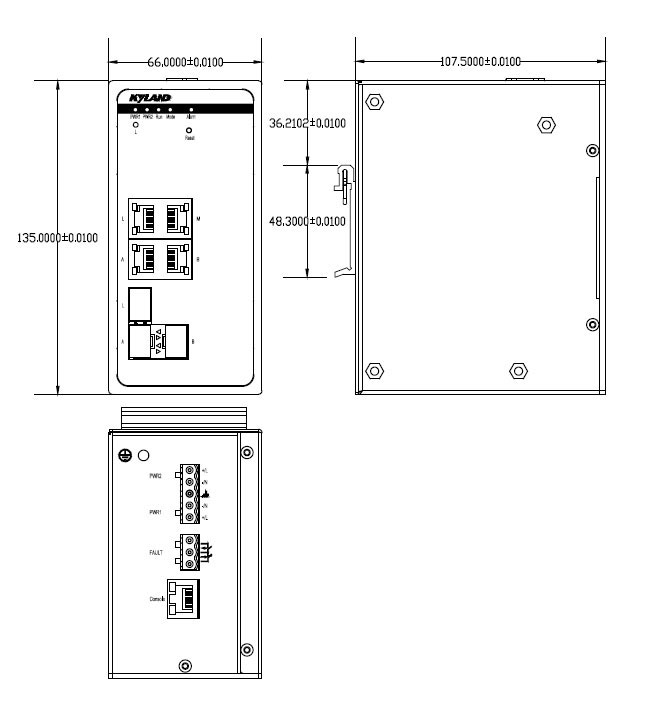

机械尺寸

订购信息

推荐型号	描述
Ruby3A-3G-HV	3×1000Base-X, 100Base-FX, 100/1000Base-T(X) Combo接口; 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)
Ruby3A-3G-L2-L2	3×1000Base-X, 100Base-FX, 100/1000Base-T(X) Combo接口; 24-48VDC(18-72VDC),冗余输入

选购配件

配件	配件说明
千兆SFP模块	参考工业级千兆SFP模块选购表
百兆SFP模块	参考工业级百兆SFP模块选购表
RJ45耐磨防尘罩	单口RJ45防污罩，应用：DT-FCZ-RJ45-01
串口线	RJ45/DB9，2米，识别码：111030019
主机电源线	3相电原线，3米，编写代码：111020004
电源开关绝缘端子	血压低压高应用：5芯5.08公分跨距24v电源接插件，商品编码：107010505 各类高压款式：3芯7.62豪米宽度告警接线端子排，打码：107010805
告警接线端子	3芯5.08公厘行间距告警端子排，标识号：107010520
卡轨座	编码：109990406
壁挂安装板	具体型号：DT-BGAZ-02
